《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

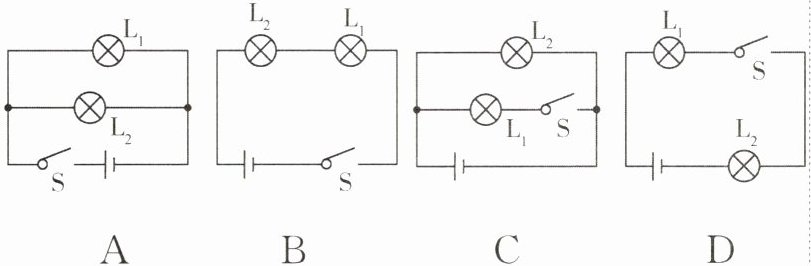

变式训练2 如图所示,$L_{1}与L_{2}$属于串联的是 ( )

答案： 解：串联电路中电流只有一条路径，各用电器顺次连接。
分析各选项：
A选项，电流从电源正极出发，分别经过L₁和L₂后汇合回到电源负极，有两条路径，为并联电路。
B选项，电流从电源正极出发，依次经过L₁、开关、L₂回到电源负极，只有一条路径，为串联电路。
C选项，电流从电源正极出发，分别经过L₁和L₂后汇合回到电源负极，有两条路径，为并联电路。
D选项，电流从电源正极出发，分别经过L₁和L₂后汇合回到电源负极，有两条路径，为并联电路。
结论：B

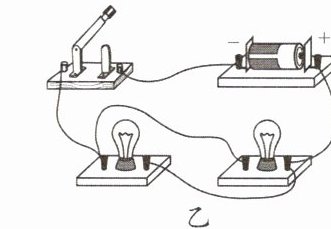

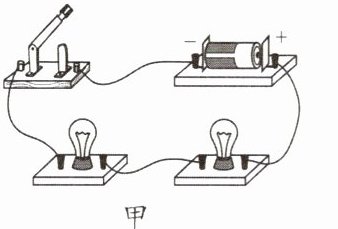

【例3】如图所示的甲、乙两个实物电路中,两个小灯泡并联的是图____。请指出图中干路部分和支路部分。

答案： 乙

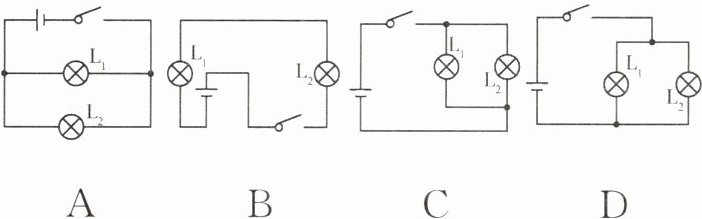

变式训练3 在如图所示的电路中,闭合开关S,小灯泡$L_{1}$、$L_{2}$并联的是 ( )

答案： B

1. (新编)(多选)如图所示,开关S闭合时,灯泡$L_{1}与L_{2}$组成串联电路的是 ( )

答案： BD

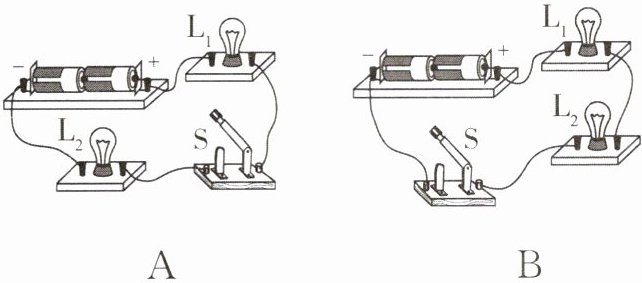

2. (新编)(多选)在如图所示的电路中,闭合开关S,小灯泡$L_{1}$、$L_{2}$串联的是 ( )

答案： A

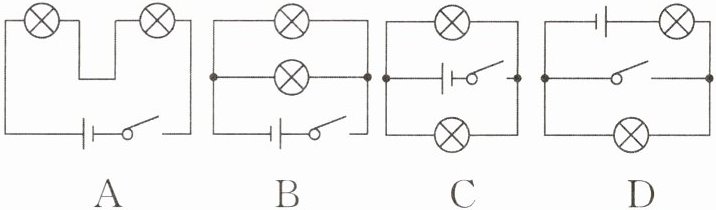

【例4】(多选)如图所示的电路中,属于并联电路的是 ( )

答案： 【解析】：
本题考查串联电路和并联电路的基本概念，需要学生识别电路中元件的连接方式。
串联电路：电流只有一条路径，各元件依次相连，开关控制整个电路。
并联电路：电流有多条流通路径，各元件并列连接，干路开关控制整个电路，支路开关只控制所在支路。
分析选项A：电流依次流经两个灯泡，只有一条路径，是串联电路，不符合并联电路要求。
分析选项B：两个灯泡并列连接，电流有两条路径，是并联电路，符合要求。
分析选项C：两个灯泡以及开关并列连接，电流有两条路径，是并联电路，符合要求。
分析选项D：两个灯泡并列连接，电流有两条路径，开关在干路，是并联电路，符合要求。
【答案】：BCD。

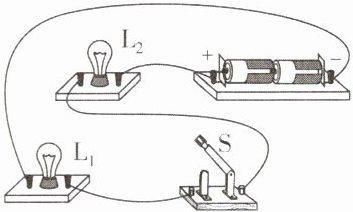

3. (新编)如图所示,电路中两只灯泡的连接方式是____。

答案： 并联

4. (柳州中考)请用笔画线代替导线完成图中串联电路的连接,并用箭头标出闭合开关后导线a中的电流方向。

答案： 连接从电源正极出发，依次连接开关、两个灯泡，最后回到电源负极（图略，按上述连接方式连接即可），导线a中电流方向从右向左 。
