1. 串联电路中的电压特点

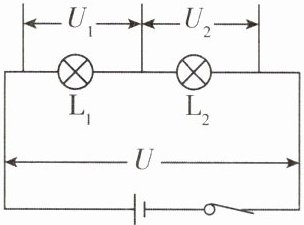

如图所示,串联电路两端的电压______串联电路中各部分电路两端的电压______,即$U= $______。

答案： 等于；之和；$U_1 + U_2$

2. 并联电路中的电压特点

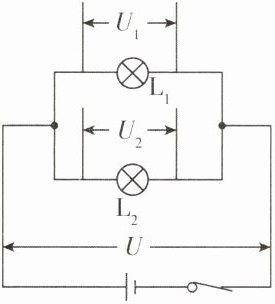

如图所示,在并联电路中,各支路两端的电压______,即$U= $______。

答案： 相等；$U_1=U_2$

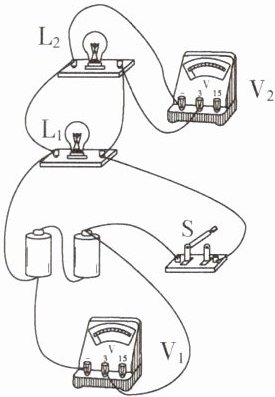

【例1】用如图所示的电路来探究串联电路的电压特点时：

(1)用电压表分别测出$L_{1}和L_{2}两端的电压及串联电路总电压的值分别为U_{1}$、$U_{2}$、$U$,经过多次实验,将得到的数据记录在下表中。分析实验数据,可得到串联电路的电压特点是______(写出公式)。
|实验次数|$U_{1}/V$|$U_{2}/V$|$U/V$|
|1|2.3|0.7|3.0|
|2|2.0|1.0|3.0|
|3|1.7|1.3|3.0|
(2)进行多次实验的主要目的是______(选填“寻找普遍规律”或“减小实验误差”)。

答案：
(1)$U = U_{1}+U_{2}$
(2)寻找普遍规律

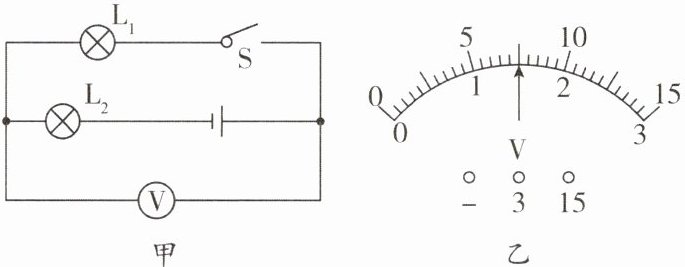

变式训练1 如图甲所示的电路,电源电压为6V,当开关S闭合时,电压表的示数如图乙所示,则$L_{1}$两端的电压为______V,$L_{2}$两端的电压为______V。

答案： 解：由图甲可知，两灯串联，电压表测$L_{1}$两端电压。电源电压6V，电压表若接0-15V量程，分度值0.5V，指针指在7.5V（超电源电压，舍去）；若接0-3V量程，分度值0.1V，指针指在1.5V。故$U_{1}=1.5V$。串联电路总电压等于各部分电压之和，$U_{2}=U-U_{1}=6V-1.5V=4.5V$。
1.5；4.5

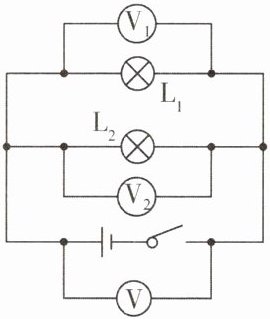

【例2】如图所示,灯泡$L_{1}比L_{2}$亮,电压表$V_{2}$的示数为6V,下列说法中正确的是( )


A.电压表$V_{1}$的示数为6V
B.电压表$V_{1}$的示数大于6V
C.电压表$V$的示数小于6V
D.电压表$V$的示数大于6V

答案： A

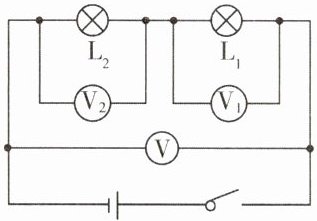

变式训练2 在如图所示的电路中,电压表$V_{1}$的示数是3V,电压表$V_{2}$的示数也是3V,则灯泡$L_{1}$两端的电压是______V,灯泡$L_{2}$两端的电压是______V,电源两端的电压是______V。

答案： 解：由电路图可知，两灯泡串联，电压表V₁并联在L₁两端，测L₁两端电压，故L₁两端电压U₁=3V；电压表V₂并联在L₂两端，测L₂两端电压，故L₂两端电压U₂=3V。串联电路总电压等于各部分电路电压之和，电源电压U=U₁+U₂=3V+3V=6V。
3；3；6
