《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

11. (黑龙江中考)如图所示,电源电压保持不变。当开关$S_{1}$闭合、$S_{2}$断开时,电流表的示数为$0.4A$；当开关$S_{1}$、$S_{2}$都闭合时,电流表的示数为$1.6A$。则电阻$R_{1}与R_{2}$的比值为( )

A.$1:2$
B.$2:1$
C.$1:3$
D.$3:1$

答案： C

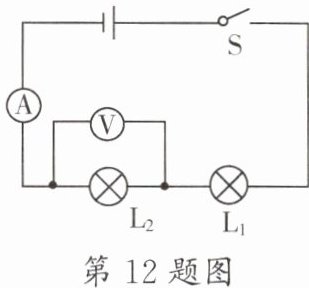

12. (常德中考)如图所示的电路,闭合开关后两灯泡均不发光且电流表、电压表的示数均为零。现将两灯泡的位置互换后再次闭合开关,电流表的示数仍为零,电压表的指针明显偏转。根据以上信息判断该电路故障可能为( )

A.$L_{1}$断路、$L_{2}$断路
B.$L_{1}$断路、$L_{2}$通路
C.$L_{1}$通路、$L_{2}$断路
D.$L_{1}$短路、$L_{2}$断路

答案： B

13. (常德中考)如图所示的电路中,电阻$R_{1}= 12\Omega$,$R_{2}= 6\Omega$。当单刀双掷开关$S置于位置1$时,电压表示数为$3V$,则当$S置于位置2$时,电压表示数的可能值为( )

A.$1V$
B.$2V$
C.$3V$
D.$4V$

答案： B

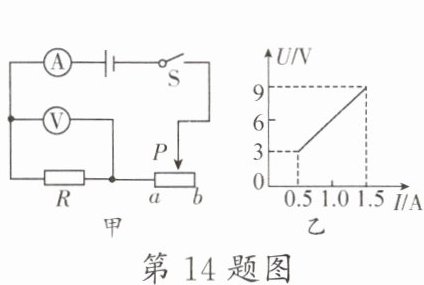

14. (内蒙古中考)如图甲所示,电源电压保持不变,闭合开关时,滑动变阻器的滑片$P从b端滑到a$端,电压表的示数$U与电流表的示数I$的变化关系如图乙所示。下列说法正确的是( )

A.定值电阻$R的阻值是8\Omega$
B.定值电阻$R的阻值是4\Omega$
C.滑动变阻器的阻值范围是$0\sim 18\Omega$
D.滑动变阻器的阻值范围是$0\sim 12\Omega$

答案： D

15. (成都中考)如图所示是小华探究电流与电阻关系的实验电路,$AB$间可以换接多个不同阻值的电阻。在每次换接电阻后,他应调节滑动变阻器的滑片控制$AB$间的____不变。换接电阻多次实验,是为了____。

答案： 解：电压；避免实验结论的偶然性，得出普遍规律。

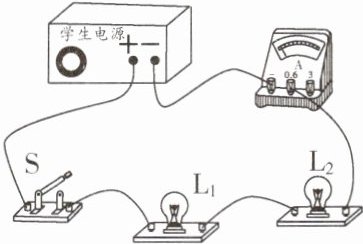

16. (广东中考)如图所示,标有“$2.5V\ 0.3A$”字样的灯泡$L_{1}$和标有“$6V\ 0.15A$”字样的灯泡$L_{2}$连接成____联电路,电源电压可调节。闭合开关$S$,使电源电压从$0V$逐渐增加,先正常发光的灯泡是____,此时通过另一灯泡的电流是____$A$。

答案： 串；L₂；0.15

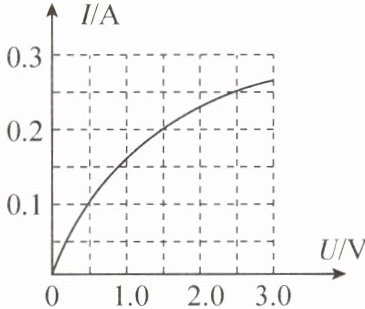

17. (宜宾中考)已知小灯泡$L正常工作时的电压为2.5V$,通过灯丝的电流与其两端的电压关系如图所示,则小灯泡$L$正常发光时的电阻为____$\Omega$。把此小灯泡$L与15\Omega的定值电阻并联在电源电压为1.5V$的电路中,则并联电路的总电流是____$A$。

答案： 10；0.3

18. (眉山中考)如图所示的电路中,电源电压保持不变,已知$R_{1}:R_{2}= 2:3$。当开关$S$闭合时,$R_{1}$、$R_{2}$两端的电压之比为____,电流表$A_{1}和A_{2}$的示数之比为____。

答案： $1:1$；$5:2$
