《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

11. (成都中考)(多选)如图所示的电路,电源电压U恒定不变,电流表$A_1$的量程为0~3A,电流表$A_2$的量程为0~0.6A,电压表V的量程为0~3V或0~15V。闭合开关S,断开开关$S_1、$$S_2,$滑片P移到最左端$,A_1$表的示数为$0.35A,R_1$和$R_3$消耗的电功率之比$P_1:P_3= 3:1；$滑片P向右移到某一位置的过程中$,A_1$表的示数变化了0.3A,V表的示数变化了3V。三个开关都闭合时,在确保电路安全的前提下$,R_2$允许接入的最小阻值为$R_2$小,电路消耗的最大电功率为P大。下列结论正确的是( )
$A. R_3= 10Ω$
B. 电压表选用的量程为0~3V
$C. R_2$小= 40Ω
D. P大= 28W

答案： A

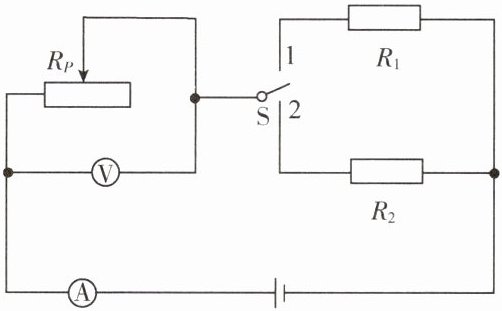

12. (成都中考)(多选)如图所示的电路,电源电压U恒定不变$,R_1= 30Ω,R_2= 20Ω,$滑动变阻器上标有“100Ω 2A”的字样,电压表的量程为0~15V,电流表的量程为0~3A。当滑动变阻器的滑片移到最左端,开关S接通触点1时,电流表的示数为0.8A；当开关S接通触点2,为保障电路安全,滑动变阻器接入电路的阻值为R'；当改变滑片的位置、开关S接不同触点,在保障电路安全的情况下,电路工作的最大电流和最小电流分别为I大和I小。下列计算正确的是( )

A.U= 24V
B.R'的范围为0~100Ω
C.I大:I小= 4:1
D.电路工作的最小功率P小≈4.4W

答案： AD
