图像问题

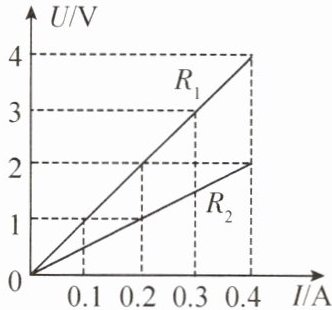

16. (哈尔滨中考)如图所示的是电阻$R_{1}$、$R_{2}$的电压—电流关系图像,下列说法正确的是( )


A.电阻$R_{1}$两端的电压为4V时,通过$R_{1}$的电流是0.3A
B.电阻$R_{1}$、$R_{2}$串联,电流为0.2A时,$R_{1}$、$R_{2}$两端的总电压为3V
C.电阻$R_{1}$、$R_{2}$并联到2V电压下,干路中的电流是0.3A
D.电阻$R_{1}和R_{2}$的阻值之比是1:2

答案： B

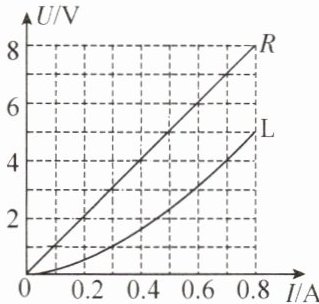

17. (邵阳中考)有一定值电阻R与一小灯泡L,通过它们的电流I与它们两端的电压U的关系如图所示。现将R和L并联接在电压为4V的电源两端,此时干路中的电流是____A。

答案： 1.0

18. (金昌中考)如图所示,电源电压不变,电阻$R_{2}= 4Ω$,闭合开关,小明在实验过程中仅记录了三只电表的示数,分别为1、4、5,但漏记了单位。关于所用电源的电压和电阻$R_{1}$的阻值,下列判断正确的是( )

A.4V 2Ω
B.5V 1Ω
C.4V 1Ω
D.2V 2Ω

答案： C

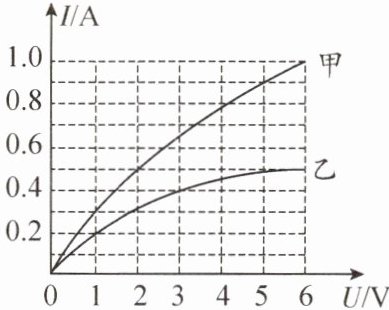

19. (常德中考)如图是两灯的电流随电压变化的图像,两灯正常工作时的电压均为6V。若将两灯并联后接入电路,则干路电流最大为____A；若将两灯串联后接入电路,在保证电路安全的情况下,电源电压最大为____V。

答案： 1.5；8

20. (新编)如图所示的电路,当开关S闭合后,电流表的示数为2A,电压表的读数为6V,如果$R_{1}= 3R_{2}$,求电阻$R_{1}$、$R_{2}$的阻值。

答案： 解：由电路图可知，$R_{1}$与$R_{2}$并联，电压表测电源电压，电流表测干路电流。
电源电压$U = 6V$，干路电流$I = 2A$。
根据并联电路电阻规律：$\frac{1}{R_{总}}=\frac{1}{R_{1}}+\frac{1}{R_{2}}$，且$R_{1}=3R_{2}$。
设$R_{2}=x$，则$R_{1}=3x$，$\frac{1}{R_{总}}=\frac{1}{3x}+\frac{1}{x}=\frac{4}{3x}$，$R_{总}=\frac{3x}{4}$。
由$I = \frac{U}{R_{总}}$得：$2A=\frac{6V}{\frac{3x}{4}}$，解得$x = 4\Omega$。
所以$R_{2}=4\Omega$，$R_{1}=3×4\Omega = 12\Omega$。
答：$R_{1}$的阻值为$12\Omega$，$R_{2}$的阻值为$4\Omega$。

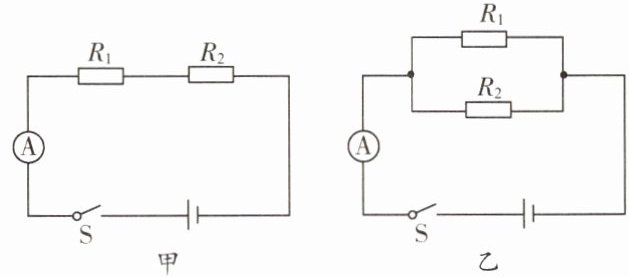

21. (兰州中考)将阻值不同的电阻$R_{1}$、$R_{2}$按甲图所示电路连接,闭合开关S后,电流表的示数为0.6A；保持电源电压不变,再将电阻$R_{1}$、$R_{2}$按乙图所示电路进行改接,闭合开关S后,关于电流表的示数,下列说法中正确的是( )

A.一定小于0.6A
B.一定大于2.4A
C.一定大于0.6A,但小于1.2A
D.一定大于1.2A,但小于2.4A

答案： B
