《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

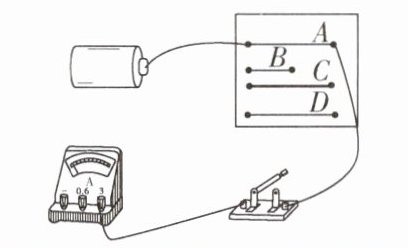

22. (西藏中考)某学习小组在“探究影响导体电阻大小的因素”的实验时，设计了如图所示的实验装置，实验中分别将 A、B、C、D 四根导体接入电路，四根导体的材料和规格如表所示。

| 导体代号 | 长度/m | 横截面积/mm² | 材料 | 电流表示数/A |
| :---: | :---: | :---: | :---: | :---: |
| A | 1.0 | 0.4 | 锰铜合金 | 1.4 |
| B | 0.5 | 0.4 | 锰铜合金 | 2.7 |
| C | 1.0 | 0.6 | 锰铜合金 | 2.0 |
| D | 1.0 | 0.4 | 镍铬合金 | 0.6 |
(1)请你在图中用一根导线将电流表正确连入电路。
(2)为比较 A、B、C、D 四根导体电阻的大小，可通过观察 ______ 来判断。
(3)要探究导体电阻的大小与长度的关系，应选用 ______ 两根导体进行实验。
(4)将 A、C 两根导体分别接入电路中进行实验，可得出：当导体的长度和材料相同时，横截面积越大，电阻越 ______。
(5)老师想改装一个滑动变阻器使其最大阻值变小，请你根据该实验结论，帮老师想出一种方法：______ (写出一种合理方法即可)。

答案：
(1) 用导线将电流表“-”接线柱与导体一端连接，“0.6”接线柱与开关一端连接
(2) 电流表示数大小
(3) A、B
(4) 小
(5) 将滑动变阻器的电阻丝换成横截面积更大的同种材料的电阻丝（或减小电阻丝的长度）

23. (新编)如图所示，电源电压保持不变，当开关 S₁、S₂ 都闭合时，电压表的示数为 4.5 V；当开关 S₁ 闭合，S₂ 断开时，电压表的示数为 3 V。
(1)画出上述两种情况下的简化电路图。
(2)电源电压是 ______ V。
(3)画出开关 S₁、S₂ 都断开时的简化电路图，此时 L₁ 两端的电压是 ______ V，L₂ 两端的电压是 ______ V。

答案：
(1)略（按上述分析画图）
(2)$4.5$
(3)略（按上述分析画图）；$3$；$1.5$

24. (新编)如图所示，电源电压保持不变。
(1)只闭合开关 S₃ 时，画出该种情况下的简化电路图。
(2)当开关 S₁、S₃ 断开，S₂ 闭合时：
①画出该种情况下的简化电路图；
②电流表 A 的示数为 0.1 A，通过 L₂ 的电流为多少？
(3)当开关 S₁、S₃ 闭合，S₂ 断开时：
①画出该种情况下的简化电路图；
②电流表 A 和 A₁ 的示数分别为 0.45 A 和 0.15 A，通过 L₂ 的电流为多少？

答案：
(1) 电源、电流表$A$、灯泡$L_1$、开关$S_3$串联；
(2) ①电源、电流表$A$、灯泡$L_1$、$L_2$、开关$S_2$串联；②$0.1A$；
(3) ①$L_1$与$L_2$并联，电流表$A$在干路，电流表$A_1$在$L_1$支路；②$0.3A$。
