《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

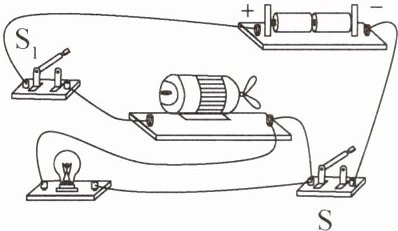

11.(新编)在下面的电路中,有一根导线连接错误,请将错误导线用“×”标出,并画出正确的连接方式。要求：改正后,灯泡和电动机并联,开关S控制所有的用电器,开关$S_{1}$只控制电动机。

答案： 将电动机右接线柱与灯泡左接线柱相连的导线标“×”，将电动机右接线柱与开关$S_{1}$右接线柱相连。

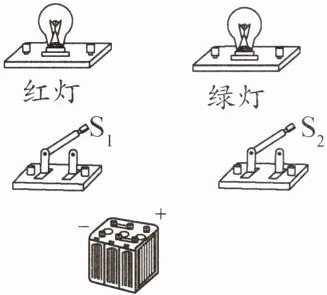

12.(新编)用笔画线代替导线,将图中的元件连接起来,连成符合下述要求的电路(设灯泡不会烧坏)：
(1)开关$S_{1}$、$S_{2}$都断开,红、绿灯都不亮；
(2)只闭合开关$S_{1}$,红、绿灯都不亮；
(3)只闭合开关$S_{2}$,红、绿灯都亮；
(4)开关$S_{1}$、$S_{2}$都闭合,红灯不亮,绿灯亮。

答案： 【解析】：
本题主要考查了电路图的设计与连接，需要根据题目给出的条件，分析每个开关对电路的控制作用，从而确定灯泡和开关的连接方式，由于只闭合开关$S_2$或开关$S_1$、$S_2$都闭合时，绿灯都亮，说明绿灯在干路中；只闭合开关$S_2$时，红灯、绿灯都亮，开关$S_1$、$S_2$都闭合时，红灯不亮，绿灯亮，说明开关$S_1$控制红灯，为了使开关起到控制作用，应该将开关与对应的用电器串联，且开关应该接在火线上，所以红灯与开关$S_1$串联后，再与绿灯并联，最后与电源、开关$S_2$串联在电路中。
【答案】：
图略（将红灯与开关$S_1$串联后，再与绿灯并联，最后与电源、开关$S_2$串联在电路中）。

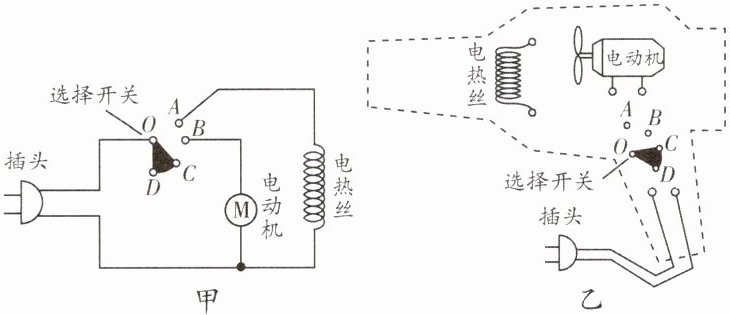

13.(新编)图甲是电吹风的电路图,图乙是电路元件实物图,选择开关绕O点转动,可分别置于OAB、OBC、OCD三个位置,使电吹风分别处于“热风挡”“冷风挡”“停止”三种状态。请根据图甲的电路图将图乙的实物电路图补画完整。

答案： 根据上述分析连接实物图（此处因无法实际画图，实际作答时需按要求在图乙上连接，使电路符合图甲逻辑）。

14.(新编)一辆卡车驾驶室内的灯泡,由左右两道门上的开关$S_{1}$、$S_{2}和车内司机右上方的开关S_{3}$共同控制。$S_{1}和S_{2}$分别由左右两道门的开关来控制：门打开后,$S_{1}或S_{2}$闭合,门关上后,$S_{1}或S_{2}$断开。$S_{3}$是一个单刀三掷开关,根据需要可将其置于三个不同的位置。同一个电路中,在三个开关的共同控制下,分别具有如下三个功能：
(1)无论门开还是关,灯都不亮；
(2)两道门中的任意一道或两道都打开时,灯就亮,两道门都关上时,灯不亮；
(3)无论门开还是关,灯都亮。
请设计出符合上述要求的电路图。

答案： 由于题目要求不直接画出电路图，而是给出选择题的答案格式，这里我们假设选项是按照某种合理的方式排列的（虽然题目没有给出具体选项）。在实际情况下，学生应该根据他们的电路图设计来选择最符合题目要求的选项。在这里，我们假设符合上述设计的电路图对应的选项是C（这个C是假设的，实际答案应根据具体选项来确定）。因此，答案是C。
