《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

1.(新编)下列说法中正确的是( )

A.电路两端只要有电压,就一定有电流
B.某电路中只要有电流通过,电路中一定有电源
C.有了电源必定有电压,有了电压必定有电流
D.电流的存在使得电路中出现电压,从而形成电源

答案： B

2.(新编)现代人的生活已经离不开电了,我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述,错误的是( )

A.一节新干电池的电压是1.5V
B.我国家庭电路的电压是220V
C.5kV= 5000V
D.5mV= 5000V

答案： D

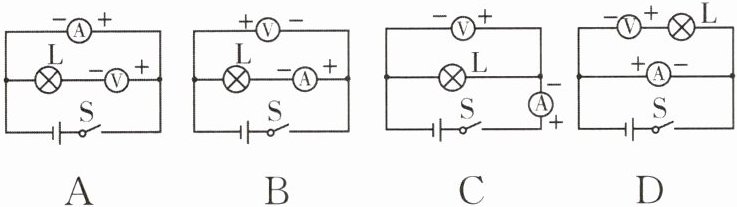

3.(新编)如图所示,电流表和电压表接法都正确的是( )

答案： 解：电流表应串联在电路中，电流从正接线柱流入、负接线柱流出；电压表应并联在电路中，电流从正接线柱流入、负接线柱流出。
A选项：电流表并联，电压表串联，错误。
B选项：电流表并联，电压表串联，错误。
C选项：电压表并联，电流表串联，电流均从正接线柱流入、负接线柱流出，正确。
D选项：电流表并联，错误。
结论：C

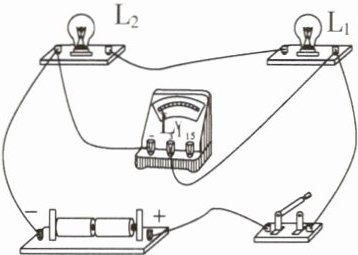

4.(新编)在如图所示的电路中,电压表测量的是哪个元件两端的电压( )


A.灯泡$L_1$
B.灯泡$L_2$
C.电源
D.灯泡$L_1$和$L_2$的总电压

答案： B

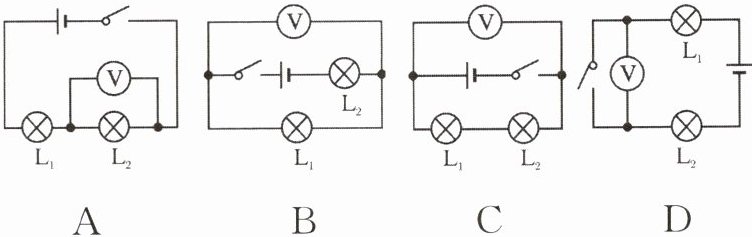

5.(绵阳中考)下列各电路图中,闭合开关后,电压表能测出灯$L_1$两端电压的是( )

答案： D

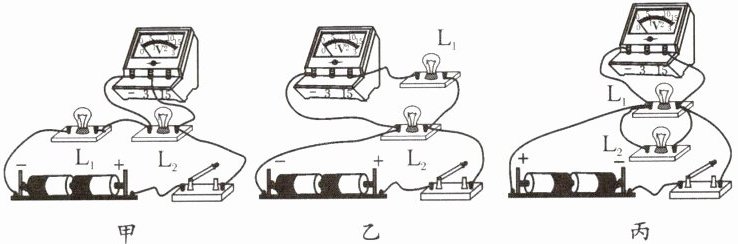

6.(新编)指出下列电路中电压表的接法是否正确,如果正确,请说明是测量$L_1$还是$L_2$两端的电压？如果不正确,请说明错误原因。
(1)如图甲所示的电路中：______。
(2)如图乙所示的电路中：______。
(3)如图丙所示的电路中：______。

答案： （1）不正确，电压表串联在电路中了。
（2）正确，测量$L_1$两端的电压。
（3）不正确，电压表正、负接线柱接反了。

7.(新编)如图所示的电压表,若选用0～3V量程,分度值是______V,示数为______V；若选用0～15V量程,分度值是______V,示数为______V。可见,电压表指针偏转角度相同时,电压表大量程的示数是小量程的示数的______倍。

答案： 解：0.1；2.5；0.5；12.5；5

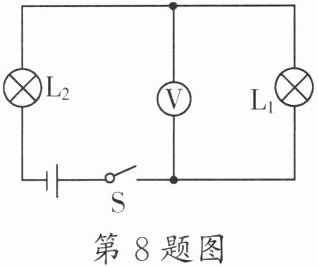

8.(湘西中考)如图所示的电路图中,电压表测量的是灯泡______两端的电压。

答案： $L_1$

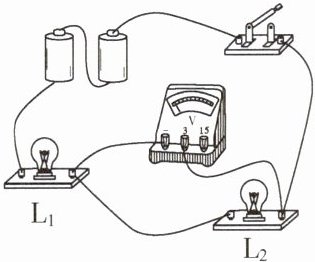

9.(新编)在如图所示的实物连接电路中,要求电压表测量$L_1$两端的电压,有一根导线连接错误,请在错误的导线上打“×”,并画出正确的连接导线。

答案： 在连接电压表负接线柱与$L_2$左端接线柱的导线上打“×”，并画出从电压表负接线柱连接到$L_1$左端接线柱的导线。
