《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

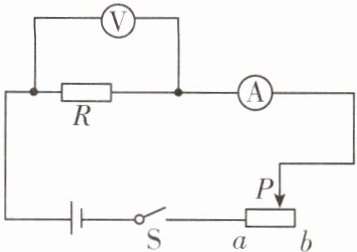

5.(新编)如图,电源电压不变,滑动变阻器的滑片P从最左端滑到最右端,电压表示数变化了4V,定值电阻R的电功率变化范围为1.6W～3.6W,则滑片P在最左端时的电流与在最右端时的电流之比为______,滑动变阻器的最大阻值为____Ω。

答案： 3:2；20。

6.(新编)小珍用如图所示的电路进行实验,电源电压不变,R₀为定值电阻,闭合开关S后,当滑片P在两端点之间滑动时,电流表的示数变化范围是0.5A～2A,电压表的示数变化范围是4V～10V,则：定值电阻R₀的阻值为____Ω；滑动变阻器连入电路的电阻变化范围为______Ω；电路消耗的总功率的变化范围为______W。

答案： 4；2～20；6～24

7.(广安中考)如图,电源电压恒定不变,灯泡L上标有“6V 3.6W”的字样(灯泡电阻受温度的影响忽略不计)。$R_1= 30Ω,$滑动变阻器$R_2$的最大阻值为50Ω,当开关S、$S_1$闭合$,S_2$断开且滑片P在b端时,电流表的示数为0.2A。求：
(1)灯泡L正常工作时的电阻。
(2)电源电压。
(3)断开开关$S_1,$闭合开关S、$S_2,$调节滑动变阻器$R_2$的滑片,电阻$R_1$消耗的电功率的变化范围。

答案：
(1)$10\Omega$；
(2)$12V$；
(3)$0.675W\sim4.8W$

8.(新编)(多选)如图所示的电路中,电源电压不变$,R_1$为定值电阻$,R_2$为滑动变阻器(a、b为其两端点)。闭合开关S,当滑片P在b端时,电流表示数为$0.3A,R_2$消耗的电功率为0.9W；当滑片P移动至某一位置时,电流表示数为$0.5A,R_2$消耗的电功率为0.5W。则当滑片P从a端移到b端的过程中( )

A.电压表示数变化了3V
B.电流表示数变化了0.6A

$C.R_1$消耗的电功率先变大再变小
D.电路消耗的总功率变化了1.8W

答案： AD

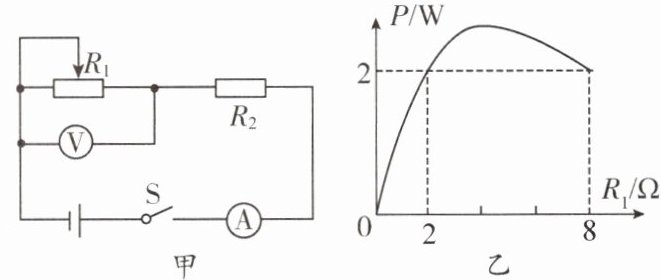

9.(鄂尔多斯中考)在如图甲所示的电路中,电源电压恒定$,R_1$为滑动变阻器$,R_2$为定值电阻。开关闭合后,将滑动变阻器的滑片从一端移至另一端的过程中,滑动变阻器的电功率P随其接入电路中的阻值$R_1$的变化关系如图乙所示。下列对电路的表述中,正确的是( )
$A. R_2$的阻值为5Ω
B. 电源电压为6V
C. 滑动变阻器的最大功率为9W
D. 电流表示数的变化范围为0.75A～1.5A

答案： B
