《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

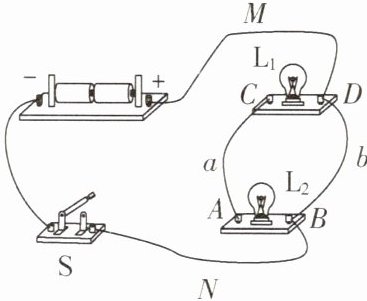

13. (新编)在如图所示的电路中:若闭合开关S,电路处于____状态;想使两灯泡串联,只需要将导线____;想使两灯泡并联,只需将导线____。

答案： 解：短路；a由C改接到A（或a由C改接到B）；b由B改接到A（或b由B改接到C）

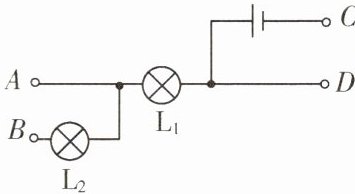

14. (自贡中考)如图所示,A、B、C、D是四个接线柱,要使$L_{1}$、$L_{2}$并联,应用导线分别连接____两接线柱和连接____两接线柱。

答案： $A$、$C$ ；$B$、$D$

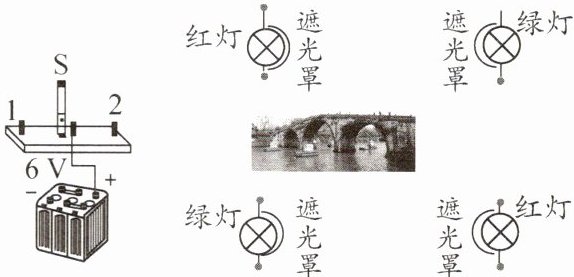

15. (常州中考)京杭大运河上的古桥——拱宸桥两侧,安装了全国首个水上红绿灯,实现了同一时间段内仅让船舶单向通过桥洞。开关S中央的金属片自动与触点1、2接触。请以笔画线代替导线完成电路的连接。

答案： 按照上述解析连接电路即可（以笔画线代替导线，从电源正极出发，一支路连接红灯、开关与触点1后回到负极；另一支路连接绿灯、开关与触点2后回到负极 ）。

【例1】小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作。关于冰箱里的灯和压缩机的连接方式,下列判断正确的是 ( )

A.一定是串联
B.一定是并联
C.有时是串联,有时是并联
D.不能判断是串联还是并联

答案： B

变式训练1 (多选)下面是小红同学对身边的一些电路进行观察分析后作出的判断,其中不正确的是 ( )
A. 交通指示灯的红灯、黄灯、绿灯是串联的
B. 抽油烟机里的照明灯和电动机是并联的
C. 汽车的车头灯和车尾灯一定是并联的
D. 一个开关控制两盏灯时,两灯应该是串联的

答案： AD

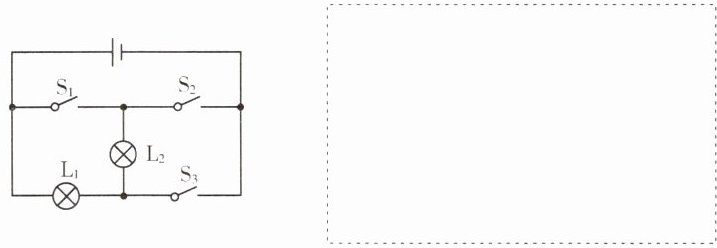

【例2】在如图所示的电路中,按要求在虚线框中画出简化电路图。
(1)画出开关$S_{2}$、$S_{3}$闭合,$S_{1}$断开时的简化电路图。
(2)画出开关$S_{1}$、$S_{3}$闭合,$S_{2}$断开时的简化电路图。

答案：
(1) 解：当$S_{2}$、$S_{3}$闭合，$S_{1}$断开时，电流从电源正极出发，经$S_{2}$后分为两支，一支经$L_{2}$、$S_{3}$回到电源负极，另一支经$L_{1}$回到电源负极，此时$L_{1}$、$L_{2}$并联。简化电路图如下：
（此处应画出$L_{1}$和$L_{2}$并联，电源、$S_{2}$在干路，$S_{3}$与$L_{2}$串联的电路图）
(2) 解：当$S_{1}$、$S_{3}$闭合，$S_{2}$断开时，电流从电源正极出发，经$S_{1}$后分为两支，一支经$L_{1}$回到电源负极，另一支经$S_{3}$、$L_{2}$回到电源负极，此时$L_{1}$、$L_{2}$并联。简化电路图如下：
（此处应画出$L_{1}$和$L_{2}$并联，电源、$S_{1}$在干路，$S_{3}$与$L_{2}$串联的电路图）
注：因文本限制无法直接呈现图形，实际答题时需按上述分析画出规范的并联电路图形。
