《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

1. 实验电路
(1)选定一个定值电阻,通过它的电流用______测量,电阻两端的电压用______测量,用电池和一个______串联制成可调节______的电源。

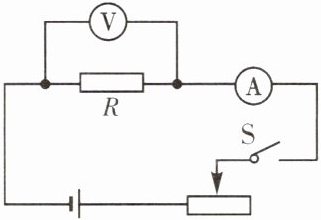

(2)画出实验电路图,根据电路图连接实物图,连接好电路后,闭合开关前,滑动变阻器的滑片应调到______。

答案：
(1)电流表；电压表；滑动变阻器；电压
(2)阻值最大的位置

2. 探究电流与电压的关系
(1)探究电流与电压的关系时,应保持______不变,调节______,改变______。
(2)实验结论:在电阻一定时,通过导体的电流跟导体两端的电压______。

答案：
(1) 电阻；滑动变阻器；电阻两端的电压
(2) 成正比

3. 探究电流与电阻的关系
(1)探究电流跟电阻的关系时,应调节______,保持______不变,记录通过电阻的______。
(2)实验结论:在导体两端的电压一定时,通过导体的电流跟导体的电阻______。

答案：
(1)滑动变阻器；电阻两端电压；电流值
(2)成反比

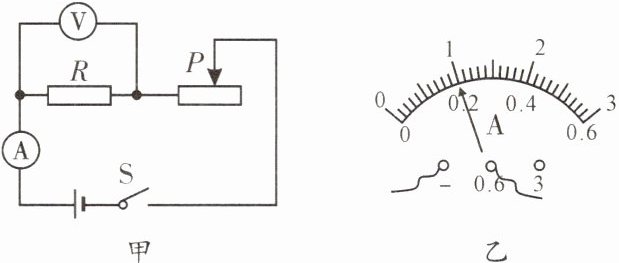

【例1】为了探究“电流与电压的关系”,某同学设计了如图甲所示的电路。

(1)实验中,应保持______不变,调节滑片P,当电压表的示数为2V时,电流表的示数如图乙所示,则电路中的电流为______A。
(2)多次测量,将记录的数据填在上表中,分析数据可以得出结论:电阻一定时,______。

答案：
(1) 电阻；$0.2$
(2) 导体中的电流与导体两端的电压成正比
