《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

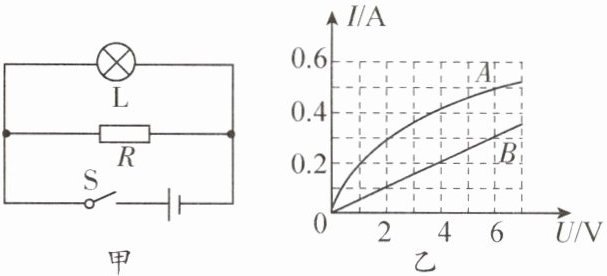

10.(新编)灯泡L与定值电阻R组成的电路如图甲所示,L和R的I-U图线分别为图乙中的A、B。当S闭合时,L正常发光,此时电路的总功率为4.8W,则R的阻值为____Ω,灯泡L的额定电压为____V。若将它们串联后接在8V电源两端,灯泡L的实际功率为____W。

答案： 20；6；0.6。

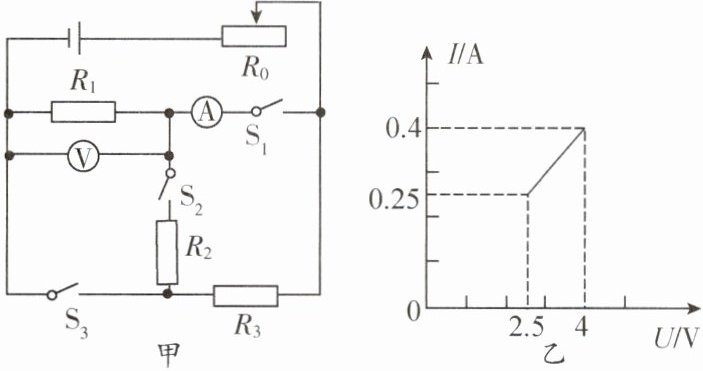

11.(德州中考)如图甲所示,电源电压U保持不变,当只闭合开关$S_{1}$,滑动变阻器$R_{0}$的滑片从最右端滑向中点的过程中得到的电压表与电流表示数的变化图像如图乙所示。闭合开关$S_{1}$、$S_{3}$,断开开关$S_{2}$,滑动变阻器$R_{0}$的滑片在最左端时,电路的总功率为15W。已知$R_{2}= 2R_{1}$,求：
(1)电阻$R_{1}$的阻值。
(2)$R_{0}$的最大阻值和电源电压U。
(3)电阻$R_{3}$的阻值及整个电路的最大功率。

答案：
(1)$10\Omega$；
(2)$30\Omega$，$10V$；
(3)$20\Omega$，$20W$。

12.(新疆中考)如图所示的电路中,电源电压恒为3V,$R_{1}$、$R_{2}$均为定值电阻。若断开开关$S_{1}$、$S_{3}$,闭合开关$S_{2}$,电路的总功率为0.5W；若断开开关$S_{2}$,闭合开关$S_{1}$、$S_{3}$,则电路的总功率不可能为( )


A.1W
B.2W
C.3W
D.4W

答案： A

13.(梧州中考)在如图所示的电路中,电源电压恒定为6V,$R_{1}$的阻值为10Ω,闭合开关S,电流表的示数为0.9A。问：
(1)通过$R_{1}$的电流是多少？
(2)$R_{2}$的阻值是多少？
(3)现用一个规格为“50Ω 2A”的滑动变阻器替换$R_{1}或R_{2}$。要求：替换后,电源的最大电功率不小于15W,则电源的最小电功率是多少？

答案：
(1)0.6A；
(2)20Ω；
(3)4.32W。
