《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

9. (新编)在如图所示的电路中,$R_1和R_2$为定值电阻,$R_3$为滑动变阻器。请画出下面两种情况的简化电路图：
(1)当开关S闭合、$S_1$断开、$S_2$置于a时；
(2)当开关S和$S_1$闭合、$S_2$置于b时。

答案：
(1)
（说明：电流从电源正极出发，经开关S、电流表A、R₂、R₃回到电源负极，R₁断路，电压表V₁测R₁两端电压（示数为0），电压表V₂测R₃两端电压）
(2)
（说明：电流从电源正极出发，经开关S、电流表A后分为两支，一支经R₁、S₁，另一支经R₂，汇合后回到电源负极，R₃短路，电压表V₁测R₁两端电压，电压表V₂示数为0）
（注：实际作答时需画出规范电路图，此处文字描述仅为示意。因无法直接插入图片，实际考试中应使用直尺、铅笔等工具绘制清晰电路元件符号及连接导线。）

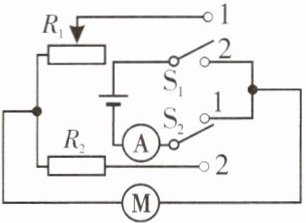

10. (新编)同学们为敬老院的老人买了一辆电动轮椅,工作原理如图所示。操纵杆可以同时控制$S_1和S_2$两个开关,向前推操纵杆时轮椅前进且能调速,向后拉操纵杆时轮椅以恒定速度后退。已知蓄电池的电压为$24 V$,定值电阻$R_2为20 \Omega$,$R_1$为滑动变阻器。下列对电路的判断正确的是( )


A.$S_1$接触点1,$S_2$接触点2时,轮椅前进
B.$S_1和S_2$都接触点1时,轮椅后退
C.轮椅后退时电路中的电流小于$1.2 A$
D.轮椅后退时电路中的电流为$1.2 A$

答案： C
