《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

15. (新编)一般情况下，下列物体：①橡皮擦、②铅笔芯、③塑料尺、④钢尺、⑤盐水、⑥食用油，其中属于导体的是 ______，属于绝缘体的是 ______。(只填序号)

答案： ②④⑤；①③⑥

16. (新编)如图所示，电阻箱的示数为 ______ Ω。

答案： 3204

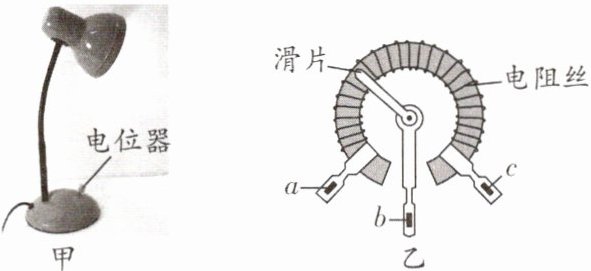

17. (新编)如图甲所示为某可调节亮度的台灯。图乙为其用于调光的电位器结构图，a、b、c 是它的三个接线柱，a、c 分别与弧形电阻丝的两端相连，b 与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡的亮度。电位器是通过改变接入电路中电阻丝的 ______ 来改变灯泡亮度的；若只将 b、c 接入电路，顺时针转动旋钮时灯泡的亮度将 ______。

答案： 长度；变亮

18. (上海中考)在如图所示电路的〇里填上适当的电表符号。要求：闭合开关 S，各电路元件均能正常工作。

答案： 解：
左上角〇：电压表（V）
中间〇：电流表（A）
左下角〇：电流表（A）

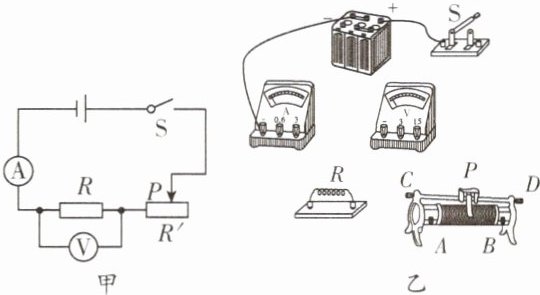

19. (新编)根据如图甲所示的电路图，用笔画线表示导线，完成图乙所示电路的连接。

答案： 见解析

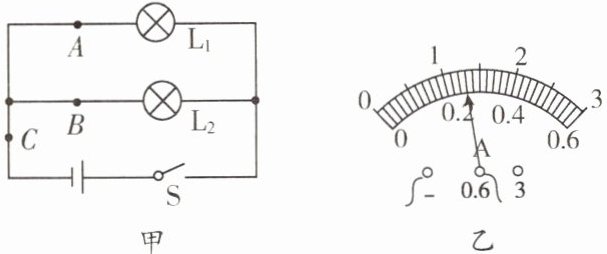

20. (新编)在“探究并联电路中的电流特点”的实验中：

(1)小罗同学设计的实验电路如图甲所示，她选用的电源电压是 3V。关于小灯泡规格的选择，下列说法正确的是 ______。
A. 没有限制，可以任意选取
B. 小灯泡正常工作时的电压必须为 3V
C. 小灯泡的规格应该不同
D. 必须保证小灯泡正常工作时的电流相同
(2)小罗同学将电流表接在 A 处，闭合开关，电流表的指针位置如图乙所示。她的电流表量程选择正确吗？答：______。
(3)在得出实验结论时，我们将图甲中 A、B 处的电流称为支路中的电流，C 处的电流称为 ______ 电流。

答案： （1）C
（2）正确
（3）干路

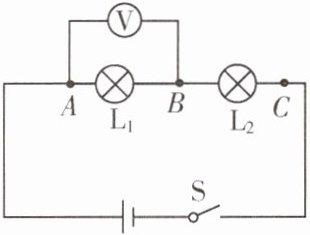

21. (成都中考)某小组的同学利用如图所示的电路探究串联电路中的电压关系。

(1)下列操作不正确的是 ______。
A. 连接电路时，开关 S 处于断开状态
B. 连接电压表时，试触后再选择合适的量程
C. 将电压表 A 接点连线转接至 C 接点，测量 L₂ 两端的电压
(2)测量灯泡 L₁ 两端的电压时，两灯泡突然熄灭，电压表的示数变为零，若故障可能是由某只灯泡“短路”或“开路”引起的，则发生故障的灯泡及故障类型是 ______。
(3)该小组同学用电阻箱代替故障灯泡，继续进行实验，记录数据如表所示。
| 实验次数 | $ U_{AB}/V $ | $ U_{BC}/V $ | $ U_{AC}/V $ |
| :---: | :---: | :---: | :---: |
| 第 1 次 | 0.8 | 2.0 | 2.8 |
| 第 2 次 | 1.0 | 1.8 | 2.8 |
| 第 3 次 | 1.4 | 1.4 | 2.7 |
分析表中的实验数据，在误差允许的范围内，可得出的结论是 ______。
A. 串联电路中各处的电流相等
B. 灯泡阻值随灯泡两端的电压的增大而增大
C. 串联电路中电阻值越大的部分两端的电压越大
D. 串联电路两端的电压等于各部分电路两端的电压之和

答案：
(1)C
(2)$L_2$开路
(3)D
