《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

7. (新编)如图所示,灯泡$$ L_{1} $$上标有“3V 6W”的字样,灯泡$$ L_{2} $$上标有“3V 3W”的字样,闭合开关时,有一只灯泡正常发光。正常发光的灯泡和另一只灯泡此时的电功率分别是 ( )


A.3W 1.5W
B.1.5W 6W
C.3W 3W
D.6W 3W

答案： A

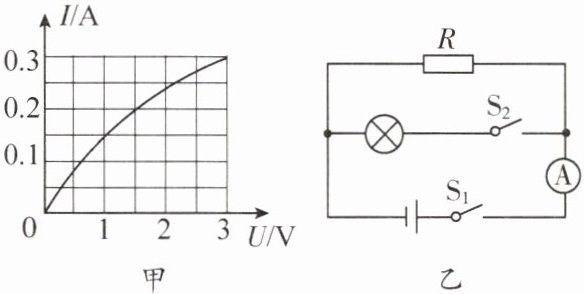

8. (新编)小灯泡的$$ I - U $$图像如图甲所示,将它与定值电阻R并联,如图乙所示,闭合开关$$ S_{1} $$,电流表的示数为0.2A；再闭合开关$$ S_{2} $$,电流表的示数增加了0.3A。再闭合开关$$ S_{2} $$后,下列说法不正确的是 ( )


A.电源电压为3V
B.定值电阻的阻值为15Ω
C.小灯泡的功率为0.3W
D.定值电阻的功率为0.6W

答案： C

9. (新编)“6V 3W”的小灯泡,正常工作时的电阻是 Ω；要将它接在9V的电源上正常使用,必须 联一个 Ω的电阻,该电阻的功率为 W。

答案： 12；串；6；1.5。

10. (新编)如图所示,L是标有“6V 1.2W”的小灯泡,R是阻值为20Ω的定值电阻。断开开关$$ S_{2} $$,闭合开关$$ S_{1} $和$ S_{3} $$,小灯泡L正常发光,电流表的示数为0.5A。
(1)求1min内小灯泡L正常发光消耗的电能。
(2)求电阻R消耗的电功率。
(3)断开开关$$ S_{1} $和$ S_{3} $$,闭合开关$$ S_{2} $$,改变电源电压,使小灯泡L仍然正常发光,分别求出此时小灯泡L和电阻消耗的电功率。

答案：
(1)解：已知小灯泡L的额定功率$P_{L额}=1.2W$，时间$t = 1min=60s$，根据$W=Pt$可得，1min内小灯泡L正常发光消耗的电能：$W_{L}=P_{L额}t=1.2W×60s = 72J$。
(2)解：断开开关$S_{2}$，闭合开关$S_{1}$和$S_{3}$时，电阻R与小灯泡L并联，电流表测干路电流。因为小灯泡L正常发光，所以电源电压$U = U_{L额}=6V$。由$P=UI$可得，通过小灯泡L的电流$I_{L额}=\frac{P_{L额}}{U_{L额}}=\frac{1.2W}{6V}=0.2A$。已知干路电流$I = 0.5A$，根据并联电路电流规律，通过电阻R的电流$I_{R}=I - I_{L额}=0.5A - 0.2A=0.3A$。电阻R消耗的电功率$P_{R}=UI_{R}=6V×0.3A = 1.8W$。
(3)解：断开开关$S_{1}$和$S_{3}$，闭合开关$S_{2}$时，电阻R与小灯泡L串联。小灯泡L正常发光，所以通过电路的电流$I'=I_{L额}=0.2A$。此时小灯泡L消耗的电功率$P_{L}=P_{L额}=1.2W$。电阻R的阻值$R = 20\Omega$，则电阻R消耗的电功率$P_{R}'=(I')^{2}R=(0.2A)^{2}×20\Omega=0.8W$。
(1)72J；
(2)1.8W；
(3)小灯泡L的电功率为1.2W，电阻R的电功率为0.8W。
