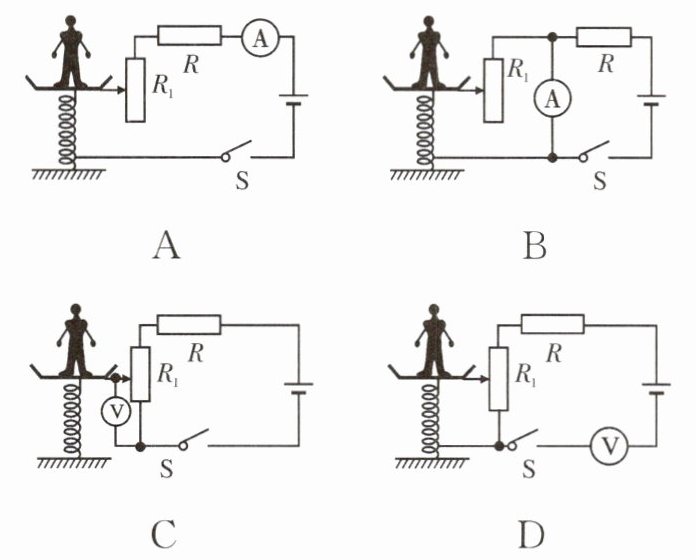

12. (新编)(多选)小明观察了市场上的测重仪后,设计了如图所示的四个电路(R是定值电阻,$R_{1}$是滑动变阻器),可以测量人的体重的电路是( )

答案:
AC
13. (新编)在如图所示的电路中:

(1)画出开关$S_{1}和S_{2}$都闭合,滑动变阻器的滑片移动到a端时的简化电路图。
(2)画出开关$S_{1}$断开、$S_{2}$闭合,滑动变阻器的滑片移动到b端时的简化电路图。
(1)画出开关$S_{1}和S_{2}$都闭合,滑动变阻器的滑片移动到a端时的简化电路图。
(2)画出开关$S_{1}$断开、$S_{2}$闭合,滑动变阻器的滑片移动到b端时的简化电路图。
答案:
(1) 简化电路图:电源正极 → 电流表 → 开关S₁ → R₀ → 电源负极;电源正极 → 电流表 → 开关S₂ → 灯泡L → 电源负极(滑动变阻器滑片在a端,接入电阻为0,被短路)。
(2) 简化电路图:电源正极 → 电流表 → 开关S₂ → 灯泡L → 滑动变阻器R(滑片在b端,接入最大电阻)→ 电源负极(开关S₁断开,R₀所在支路断路)。
(1) 简化电路图:电源正极 → 电流表 → 开关S₁ → R₀ → 电源负极;电源正极 → 电流表 → 开关S₂ → 灯泡L → 电源负极(滑动变阻器滑片在a端,接入电阻为0,被短路)。
(2) 简化电路图:电源正极 → 电流表 → 开关S₂ → 灯泡L → 滑动变阻器R(滑片在b端,接入最大电阻)→ 电源负极(开关S₁断开,R₀所在支路断路)。

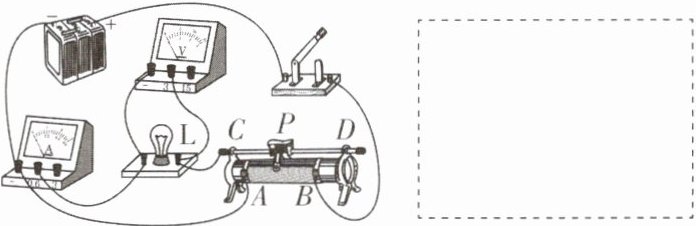

14. (新编)根据下面的实物电路在右边的虚线框内画出对应的电路图。

答案:
解:
(电路图绘制如下,用规范电路符号表示各元件连接关系)
电源正极出发,电流经电流表、灯泡L、滑动变阻器A-P-B部分、开关后回到电源负极;电压表并联在灯泡L两端。
(注:此处因文本限制无法直接绘制图形,实际答题时应在虚线框内画出对应的规范电路图,包含电源、开关、滑动变阻器、灯泡、电流表串联,电压表并联在灯泡两端,滑动变阻器接A、B、D接线柱,滑片P位于中间位置。)
(电路图绘制如下,用规范电路符号表示各元件连接关系)
电源正极出发,电流经电流表、灯泡L、滑动变阻器A-P-B部分、开关后回到电源负极;电压表并联在灯泡L两端。
(注:此处因文本限制无法直接绘制图形,实际答题时应在虚线框内画出对应的规范电路图,包含电源、开关、滑动变阻器、灯泡、电流表串联,电压表并联在灯泡两端,滑动变阻器接A、B、D接线柱,滑片P位于中间位置。)

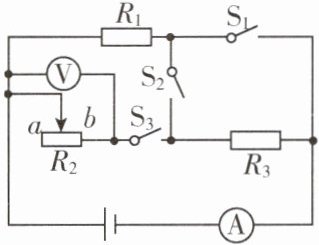

15. (新编)在如图所示的电路中:

(1)画出闭合开关$S_{3}$,断开开关$S_{1}$、$S_{2}$,滑动变阻器滑片置于中点位置时的简化电路图。
(2)画出闭合开关$S_{1}$、$S_{2}$、$S_{3}$,滑动变阻器滑片置于a端点位置时的简化电路图。
(3)画出闭合开关$S_{2}$、$S_{3}$,断开开关$S_{1}$,滑动变阻器滑片置于中点位置时的简化电路图。
(1)画出闭合开关$S_{3}$,断开开关$S_{1}$、$S_{2}$,滑动变阻器滑片置于中点位置时的简化电路图。
(2)画出闭合开关$S_{1}$、$S_{2}$、$S_{3}$,滑动变阻器滑片置于a端点位置时的简化电路图。
(3)画出闭合开关$S_{2}$、$S_{3}$,断开开关$S_{1}$,滑动变阻器滑片置于中点位置时的简化电路图。
答案:
答案略
