《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

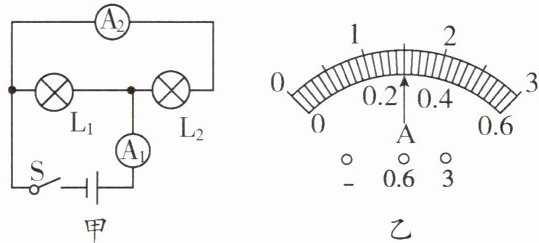

11.(新编)在如图甲所示的电路中闭合开关$S$后,两个灯泡都能发光,如图乙所示为电流表$A_{1}$的情况,电流表$A_{2}的示数是0.6A$,则下列说法正确的是( )


A.灯泡$L_{1}和L_{2}$是串联的
B.电流表$A_{1}$接的是“$0\sim0.6A$”量程
C.通过灯泡$L_{2}的电流是0.9A$
D.通过灯泡$L_{1}的电流是0.9A$

答案： D

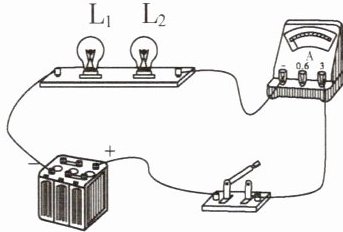

12.(新编)如图所示,电源电压恒定,灯$L_{1}$、$L_{2}$的连接方式未知。当开关闭合后两灯均发光,电流表的示数为$0.9A$；若把灯泡$L_{1}$取下,电流表的示数变为$0.5A$。以下判断正确的是( )


A.灯$L_{1}和灯L_{2}$是串联的
B.取下灯$L_{1}后灯L_{2}$也不发光
C.通过灯$L_{1}的电流是0.9A$
D.通过灯$L_{2}的电流是0.5A$

答案： D

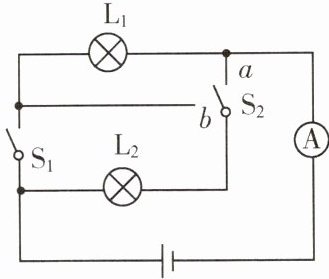

13.(新编)如图所示的电路中：
(1)当$S_{1}$断开、$S_{2}接a$时：
①画出该情况下的简化电路图；
②此时电流表的示数为$0.3A$,求通过灯$L_{1}$、$L_{2}$的电流。
(2)当$S_{1}$断开、$S_{2}接b$时：
①画出该情况下的简化电路图；
②此时电流表的示数为$0.2A$,求通过灯$L_{1}$、$L_{2}$的电流。
(3)当$S_{1}$闭合、$S_{2}接a$时：
①画出该情况下的简化电路图；
②此时电流表的示数为$0.9A$,流过$L_{1}的电流为0.6A$,求通过灯$L_{2}$的电流。

答案：
(1)①（简化电路图：电源正极→电流表→S₂(a)→L₁→电源负极，L₂未接入）
②解：此时电路为L₁的简单电路，L₂断路。串联电路中电流处处相等。
通过L₁的电流I₁=0.3A，通过L₂的电流I₂=0A。
(2)①（简化电路图：电源正极→电流表→S₂(b)→L₂→电源负极，L₁未接入）
②解：此时电路为L₂的简单电路，L₁断路。串联电路中电流处处相等。
通过L₁的电流I₁=0A，通过L₂的电流I₂=0.2A。
(3)①（简化电路图：电源正极→电流表→S₂(a)→分支：一支L₁，一支S₁→L₂→汇合→电源负极）
②解：此时L₁与L₂并联，电流表测干路电流。并联电路中干路电流等于各支路电流之和。
已知干路电流I=0.9A，通过L₁的电流I₁=0.6A。
通过L₂的电流I₂=I - I₁=0.9A - 0.6A=0.3A。

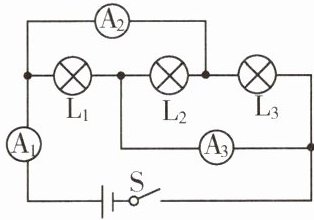

14.(新编)如图所示,当开关$S$闭合后,通过灯泡$L_{2}$的电流方向____(选填“向左”或“向右”)。已知$L_{1}$、$L_{2}$是相同的灯泡,$A_{2}的示数为3A$,$A_{3}的示数为1A$,则电流表$A_{1}$的示数为____$A$。

答案： 解：向右；2

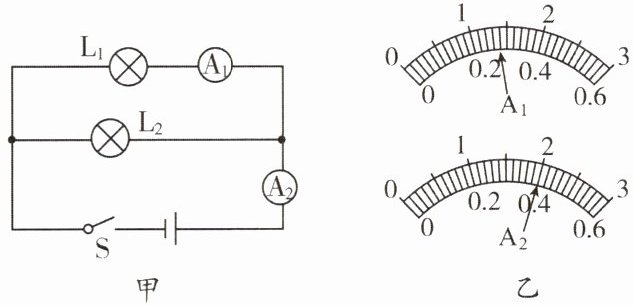

15.(新编)在如图甲所示的电路中,电流表$A_{1}和A_{2}$的指针偏转分别如图乙所示。求通过灯泡$L_{2}$的可能的电流值。

答案： 解：由图甲知，L₁与L₂并联，A₁测L₁电流I₁，A₂测干路电流I。
情况一：
A₁量程0~0.6A，分度值0.02A，示数I₁=0.28A；
A₂量程0~3A，分度值0.1A，示数I=2.2A。
I₂=I - I₁=2.2A - 0.28A=1.92A。
情况二：
A₁量程0~3A，分度值0.1A，示数I₁=1.4A；
A₂量程0~3A，分度值0.1A，示数I=2.2A。
I₂=I - I₁=2.2A - 1.4A=0.8A。
通过L₂的电流可能为1.92A或0.8A。
