《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

A. 用较短的导线连接起来的电路叫作短路
B. 电流从电源的“+”极不经过用电器直接流到“-”极的电路叫作短路
C. 当电路中出现了很大的电流时,电路就叫作短路
D. 把导线直接接在电源的两极上会出现短路

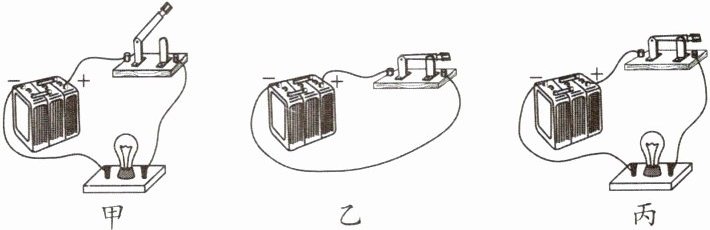

【例4】如图所示,下列电路连接情况中:图甲属于____路,图乙属于____路,图丙属于____路。

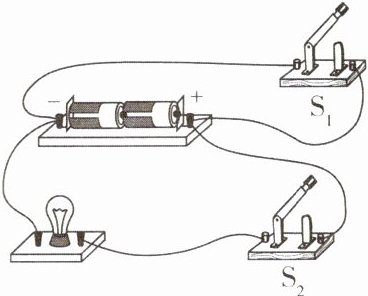

变式训练4 在如图所示的电路中,当开关$S_{1}$、$S_{2}$都断开时,电路处于____状态;当单独闭合开关$S_{1}$时,电路处于____状态;当单独闭合开关$S_{2}$时,电路处于____状态。

答案： 通；短；断；断路；通路；短路

电路的组成
1. (新编)关于电路,下列说法中正确的是 ( )

A.照明电路是由用电器、开关和导线三部分组成
B.开关、导线、电灯在照明电路中都是用电器
C.在正确的电路中,开关可以控制电路是否工作
D.导线可以由任何物质制成

答案： C

2. (邵阳中考)随着生活水平的提高,人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间的取电装置,房卡插入槽中后,房间内的电灯、电视、空调等用电器才能工作,房卡的作用相当于房间电路的 ( )


A.总开关
B.电源
C.用电器
D.导线

答案： A

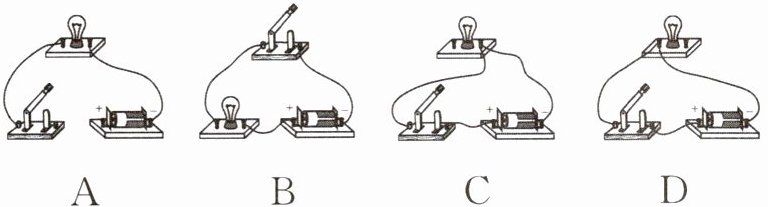

3. (新编)如图所示,电路连接正确的是 ( )

答案： 解：电路连接需形成闭合回路，且用电器、开关等元件连接正确。
A选项：电源正负极未通过用电器和开关形成完整回路，错误。
B选项：开关未接入电路，无法控制电路通断，错误。
C选项：电流从电源正极出发，经开关、灯泡回到电源负极，形成闭合回路，连接正确。
D选项：灯泡两端直接连接电源正负极，造成电源短路，错误。
结论：C

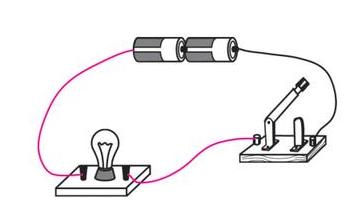

4. (新编)请用笔画线代替导线,将电路连接完整。

答案：

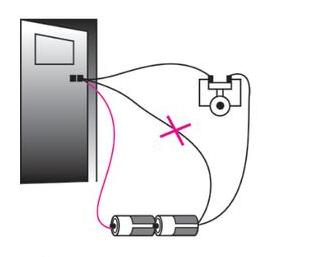

5. (新编)如图所示是小明设计的门铃电路。电路设计正确吗? 答:____。如果正确就不作改动;如果错误请改正:在错误的导线上打“×”,并画出正确的导线。

答案：

电路的三种状态

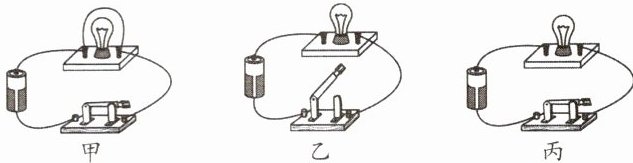

6. (新编)如图所示的三个电路,下列对其连接状态(通路、开路、短路)判断正确的是 ( )


A.甲开路、乙通路、丙短路
B.甲短路、乙开路、丙通路
C.甲通路、乙短路、丙开路
D.甲短路、乙通路、丙开路

答案： B

7. (新编)如图所示的电路中各元件完好,此时电路所处的状态是 ( )

A.通路
B.开路
C.短路
D.无法确定

答案： C
