19. (黔东南中考)如图所示,电源电压为$12V$且保持不变,$R_{1}= 10\Omega$。只闭合开关$S$时,电流表的示数为$0.3A$,则$R_{1}两端的电压U_{1}= $____$V$,$R_{2}= $____$\Omega$；当断开开关$S$,闭合开关$S_{1}$、$S_{2}$时,则电流表的示数为____$A$。

答案： 3；30；1.6

20. (牡丹江中考)如图所示,电源电压为$4.5V$且保持不变,电压表选择“$0\sim 3V$”的量程,电流表选择“$0\sim 0.6A$”的量程,电阻$R_{1}的阻值为10\Omega$,滑动变阻器$R_{2}$的规格为“$20\Omega\ 1A$”。闭合开关$S$,移动滑片$P$的过程中,电路中允许通过的最大电流为____。

答案： 0.3A

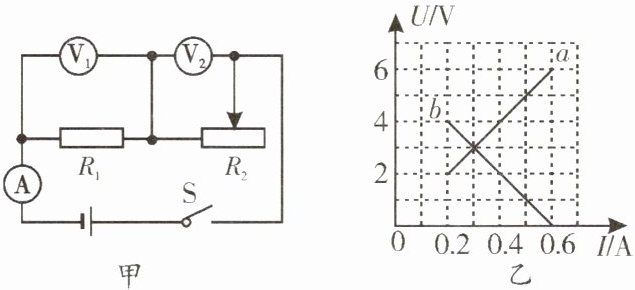

21. (新编)在如图甲所示的电路中,电源电压保持不变,闭合开关$S$,调节滑动变阻器的滑片,两电压表的示数随电路中电流变化的图像如图乙所示。根据图像的信息可知：____(选填“$a$”或“$b$”)是电压表$V_{1}$示数变化的图像,电源电压为____$V$,电阻$R_{1}$的阻值为____$\Omega$。

答案： $a$；$6$；$10$。

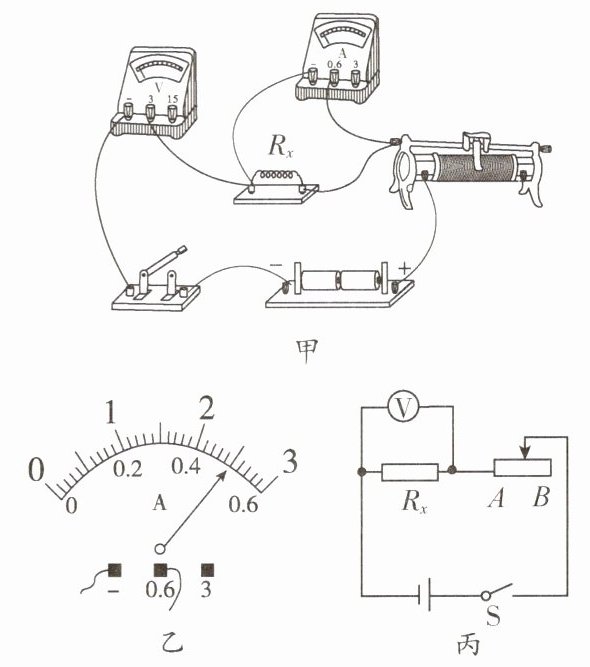

22. (山西中考)小伟在“测量定值电阻的阻值”的实验中(电源电压$U$保持不变,滑动变阻器的最大阻值为$R_{0}$)。

(1)如图甲所示的是他连接的实验电路,其中有一根导线连接错误。请你在错误的导线上画“×”,并用笔画线代替导线画出正确的导线。
(2)电路连接正确后,闭合开关,移动滑片,当电压表的示数为$2.5V$时,电流表的示数如图乙所示,则被测电阻的阻值是____$\Omega$。
(3)完成测电阻实验后,小伟想,假如没有电流表,应该也能测出电阻的阻值,于是他设计了如图丙所示的电路,请你帮助他将实验步骤补充完整。
①将滑片置于____,闭合开关,读出此时电压表的示数____；
②未知电阻阻值的表达式$R_{x}= $____(用已知量和所测物理量的符号表示)。

答案：
(1)将连接滑动变阻器左下接线柱与电压表负接线柱的导线，改接在待测电阻的左接线柱上。
(2)$5$。
(3)①最右端；$U_{x}$；②$\frac{U_{x}R_{0}}{U - U_{x}}$。

23. (新编)如图所示的电路,电源电压保持不变,电阻$R_{1}= 5\Omega$。当开关$S$闭合,$S_{1}$、$S_{2}$都断开时,电流表的示数为$0.2A$,电压表的示数为$3V$；若开关$S$、$S_{1}$、$S_{2}$都闭合时,电流表的示数为$0.9A$。

(1)分别画出两种情况下的简化电路图。
(2)电阻$R_{2}$的阻值为多少？
(3)电阻$R_{3}$的阻值为多少？

答案：
(1)略；
(2)$15\Omega$；
(3)$40\Omega$。
