《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

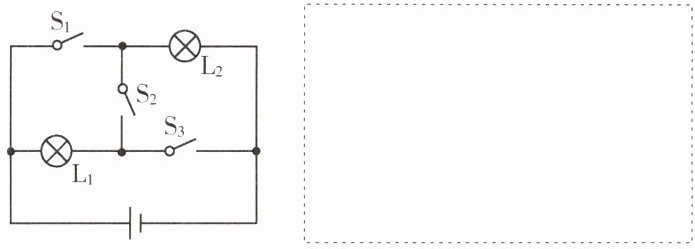

变式训练2 在如图所示的电路中,按要求在虚线框中画出简化电路图。
(1)画出开关$S_{2}$闭合,$S_{1}$、$S_{3}$断开时的简化电路图。
(2)画出开关$S_{1}$、$S_{3}$闭合,$S_{2}$断开时的简化电路图。

答案：
(1) 解：当开关$S_{2}$闭合，$S_{1}$、$S_{3}$断开时，电流从电源正极出发，依次经过$L_{1}$、$S_{2}$、$L_{2}$回到电源负极，简化电路图如下：
（此处应画出$L_{1}$与$L_{2}$串联，$S_{2}$在串联电路中的电路图）
(2) 解：当开关$S_{1}$、$S_{3}$闭合，$S_{2}$断开时，电流从电源正极出发分为两支，一支经过$S_{1}$、$L_{2}$，另一支经过$L_{1}$，然后共同经过$S_{3}$回到电源负极，简化电路图如下：
（此处应画出$L_{1}$与$L_{2}$并联，$S_{1}$在$L_{2}$支路，$S_{3}$在干路的电路图）
注：由于无法直接绘制图形，上述文字描述了电路连接方式，实际答题时需根据描述画出对应规范电路图。

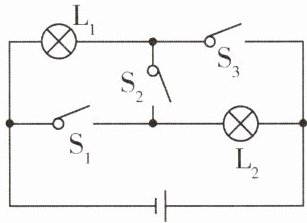

【例3】如图所示的电路,下列判断正确的是 ( )


A.闭合开关$S_{1}$、$S_{3}$,断开开关$S_{2}$时,灯$L_{1}$、$L_{2}$串联
B.闭合开关$S_{2}$,断开开关$S_{1}$、$S_{3}$时,灯$L_{1}$、$L_{2}$并联
C.闭合开关$S_{1}$、$S_{2}$,断开开关$S_{3}$时,灯$L_{1}$亮、$L_{2}$不亮
D.同时闭合开关$S_{1}$、$S_{2}$、$S_{3}$时,电源短路

答案： 解：
A. 闭合S₁、S₃，断开S₂时，电流从电源正极出发，经S₁、S₃直接回负极，L₁、L₂被短路，A错误。
B. 闭合S₂，断开S₁、S₃时，电流从电源正极出发，依次经L₁、S₂、L₂回负极，L₁、L₂串联，B错误。
C. 闭合S₁、S₂，断开S₃时，电流从电源正极出发，经S₁、S₂直接回负极，L₁、L₂均被短路，均不亮，C错误。
D. 同时闭合S₁、S₂、S₃时，电流从电源正极出发，经S₁、S₂直接回负极，电源短路，D正确。
结论：D

变式训练3 如图所示,要使灯泡$L_{1}和L_{2}$组成并联电路,则 ( )


A.闭合开关$S_{1}$、$S_{2}$
B.闭合开关$S_{2}$、$S_{3}$
C.闭合开关$S_{1}$、$S_{3}$
D.闭合开关$S_{1}$、$S_{2}$、$S_{3}$

答案： C

【例4】(多选)把两个小灯泡串联起来,闭合开关,两个小灯泡都发光。若把一根导线接在小灯泡$L_{2}$的两端,如图所示,则下列说法中正确的是 ( )


A.$L_{2}$熄灭
B.$L_{1}$熄灭
C.$L_{2}$仍然发光
D.$L_{1}$仍然发光

答案： AD

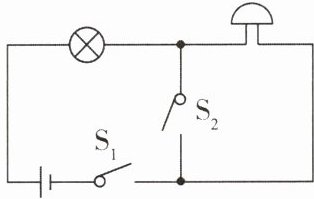

变式训练4 如图所示是一种声光报警器的电路图。当开关______时,灯亮、铃不响;当开关______时,灯亮同时铃响。

答案： $$S_{1}、S_{2}$$闭合；$$S_{1}$$闭合$$S_{2}$$断开

1. (新编)在家庭电路中,下列电路元件使用时属于串联的是 ( )

A.电磁炉和电饭锅
B.灯和控制它的开关
C.电视机和电风扇
D.电热水器和排气扇

答案： B

2. (新编)关于生活中的一些电路连接,下列判断不正确的是 ( )

A.节日的夜晚,装扮小树的小彩灯是串联的
B.道路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.家庭电路中,电视机与照明灯是并联的
D.教室内由一个开关控制的两盏日光灯是并联的

答案： B
