《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

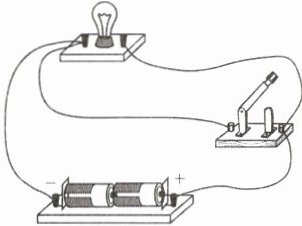

8. (新编)如图所示的电路,闭合开关后,灯泡不亮,不可能的原因是 ( )

A.灯丝断了
B.A、B两点间的导线断开了
C.电池装反了
D.灯座与灯泡接触不良

答案： C

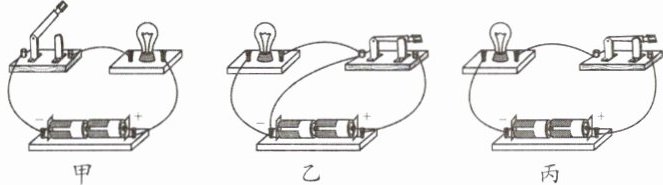

9. (新编)如图所示的甲、乙、丙三个电路,处于通路状态的是图____,处于开路状态的是图____,处于短路状态的是图____。

答案： 丙；甲；乙。

10. (新编)如图所示,开关闭合后,电路是____状态;开关断开后,电路是____状态。(两空均选填“通路”“开路”或“短路”)

答案： 解：短路；开路

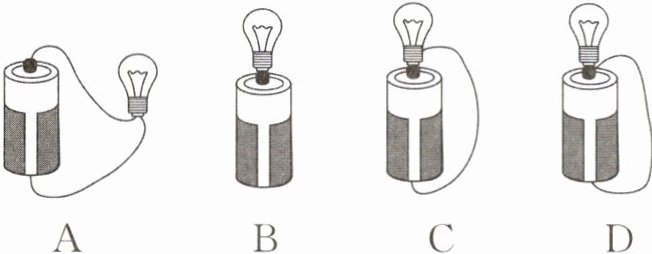

11. (临沂中考)到商店买实验室用小灯泡(如图所示,金属螺纹壳与灯泡内灯丝的一端相连,金属触头与灯泡内灯丝的另一端相连)时,用一节干电池来检验小灯泡是否完好,下列检验方法中正确的是 ( )

答案： C

12. (新编)如图所示,手指触碰手机屏幕上的指纹感应区,手机解锁,手指和感应区相当于手机电路中的____。用充电宝给手机充电时,充电宝相当于电路中的____,手机里的电池相当于____。

答案： 开关；电源；用电器

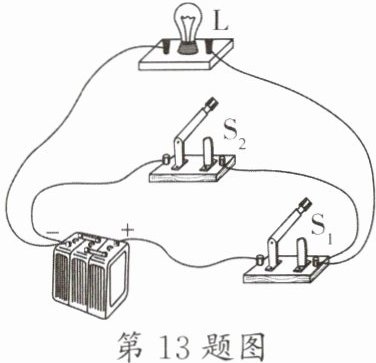

13. (新编)如图所示,当开关$S_{1}$、$S_{2}$断开时,电路是____;当$S_{1}$闭合、$S_{2}$断开时,电路是____;当$S_{1}$、$S_{2}$都闭合时,电路是____。(三空均选填“通路”“开路”或“短路”)

答案： 解：当开关$S_{1}$、$S_{2}$断开时，电路中没有电流通过，是开路；
当$S_{1}$闭合、$S_{2}$断开时，电流从电源正极出发，经过$S_{1}$、灯泡$L$回到电源负极，电路中有电流通过，是通路；
当$S_{1}$、$S_{2}$都闭合时，电流从电源正极出发，经过$S_{1}$、$S_{2}$直接回到电源负极，不经过用电器，是短路。
开路；通路；短路

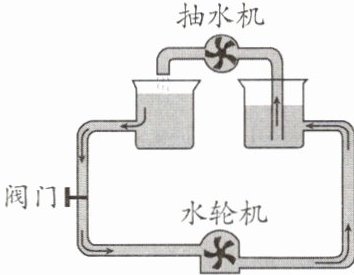

14. (新编)如图所示的水路和能正常工作的电路有许多相似之处。图中的抽水机和水轮机分别相当于电路中的 ( )


A.用电器和电源
B.电源和开关
C.开关和导线
D.电源和用电器

答案： D

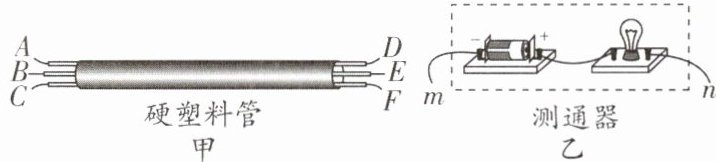

15. (新编)如图甲所示是在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为一根导线的两端,可以用如图乙所示的测通器来测试,其操作过程如下:

(1)连接A和B,将测通器的m连接在D上。当n连接E时小灯泡发光,连接F时小灯泡不发光。由此可以确定____为同一导线的两端。(填字母,下同)
(2)为了弄清另外两根导线的两端,可连接A和C,测通器的一端必须与____相连,另一端只需接触一根导线就能将两根导线辨别开。若另一端接D时小灯泡不发光,则A和____为同一根导线的两端。

答案：
(1)连接A和B，将测通器的m连接在D上。当n连接E时小灯泡发光，说明A、B、D、E构成通路，即A-B与D-E为两根导线，又因只有三根导线，所以剩余的C和F为同一导线的两端。
故本问答案为：CF。
(2)由
(1)已确定CF为一根导线，剩余A、B、D、E为另外两根导线。为弄清这两根导线，连接A和C，因为C与F是同一根导线，所以此时相当于连接A和F。测通器的一端必须与F相连（这样才能通过CF导线形成回路的一部分），另一端接触D或E。
若另一端接D时小灯泡不发光，说明A、C、F、D不构成通路，则A与E为同一根导线（因为A只能与D或E中的一个相连，此时A不与D连，所以A与E连）。
故本问第一空答案为：F；第二空答案为：E。
综上，答案依次为
(1)CF；
(2)F；E。
