《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

1. 认识电压
(1)电压是形成______的原因,能推动电荷______流动。电源是提供______的装置。
(2)电压常用字母______表示,国际单位制中,电压的单位是______,简称______,符号是______。电压的单位还有______、______、______。
(3)一节新干电池的电压是______V,我国家庭电路的电压是______V。2kV= ______V,5V= ______mV,2mV= ______V。

答案：
(1)电流；定向；电压
(2)U；伏特；伏；V；千伏(kV)；毫伏(mV)；微伏(μV)
(3)1.5；220；2000；5000；0.002

2. 用电压表测量电压
(1)电压表是测量______的仪表,它在电路图中的符号是______。
(2)用电压表测电压
①电压表应该与被测电路______。电压表______(选填“可以”或“不可以”)直接与电源并联。
②使电流从电压表的“______”接线柱流入,从“______”接线柱流出。

答案：
(1) 电压；V
(2)
① 并联；可以
② +；-

【例1】(多选)下列说法中正确的是( )

A.电压是形成电流的原因
B.电源是提供电压的装置
C.电路中有电压,不一定有电流
D.电路中只要有电压,就会有电流

答案： ABC

 变式训练1 下列有关常见电压值的表述,正确的是( )

A.一节干电池的电压是2V
B.我国家庭电路中的电压是110V
C.手机的电池电压约为3.7V
D.电脑USB接口的输出电压是220V

答案： C

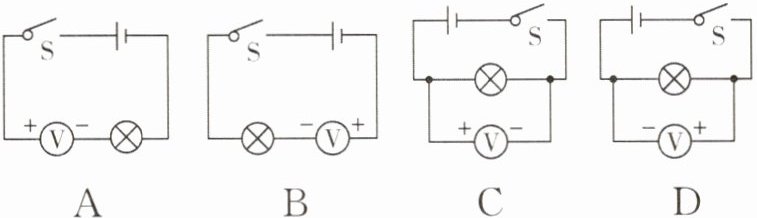

【例2】如图所示的四个电路中,电压表的接法正确的是( )

答案： 解：电压表使用规则：1. 并联在被测电路两端；2. 电流从正接线柱流入，从负接线柱流出。
A选项：电压表与灯泡串联，错误。
B选项：电压表与灯泡串联，错误。
C选项：电压表与灯泡并联，电流从正接线柱流入、负接线柱流出，正确。
D选项：电压表正、负接线柱接反，错误。
结论：C

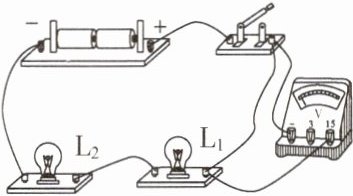

 变式训练2 如图所示是某同学用电压表测量灯$L_1$两端电压的实物连接图,其中有三处错误,分别是：(1)______；(2)______；(3)______。

答案： 解：
(1)电压表与灯L1串联了；
(2)电压表正、负接线柱接反了；
(3)电压表量程选择过大（或选择了0~15V量程，应选0~3V量程）。

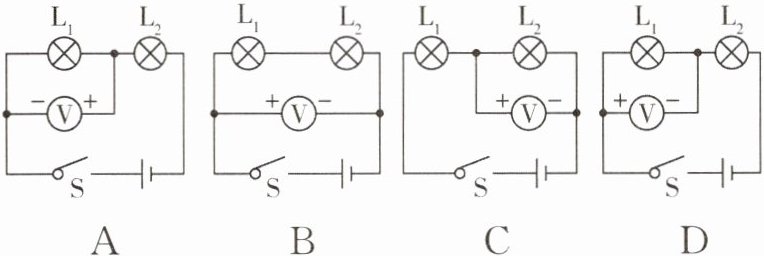

【例3】如图所示,能正确地测出小灯泡$L_1$两端电压的电路是( )

答案： D

 变式训练3 如图所示的电路中,当闭合开关S后,电压表的示数表示( )

$A. L_1$两端的电压
$B. L_2$两端的电压
C. 电源电压
$D. L_1$和$L_2$两端的总电压

答案： A
