《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

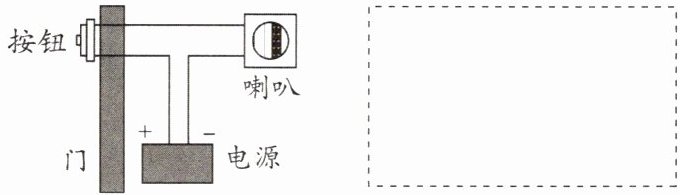

9.(新编)如图是小明家的门铃电路示意图,据此,请你在右侧的虚线框内画出它的电路图。(喇叭的电路符号用代替)

答案： 解：
（在虚线框内画出电路图，电路组成：电源、按钮开关、喇叭依次串联，电源正负极正确，开关符号、喇叭符号（用指定符号）规范连接）
（注：因文本限制，实际作答需手绘电路符号，此处用文字描述电路连接：电源正极→按钮开关→喇叭→电源负极，形成闭合回路。）

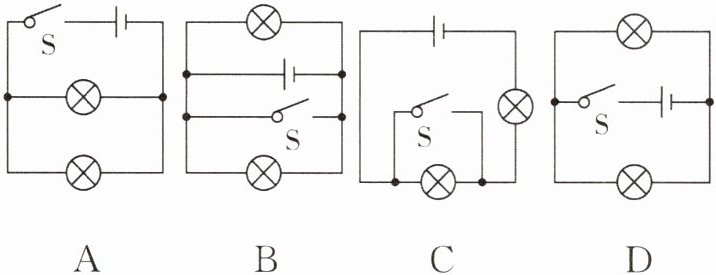

10.(新编)如图所示的电路图中,开关S闭合后,电源被短路的是( )

答案： B

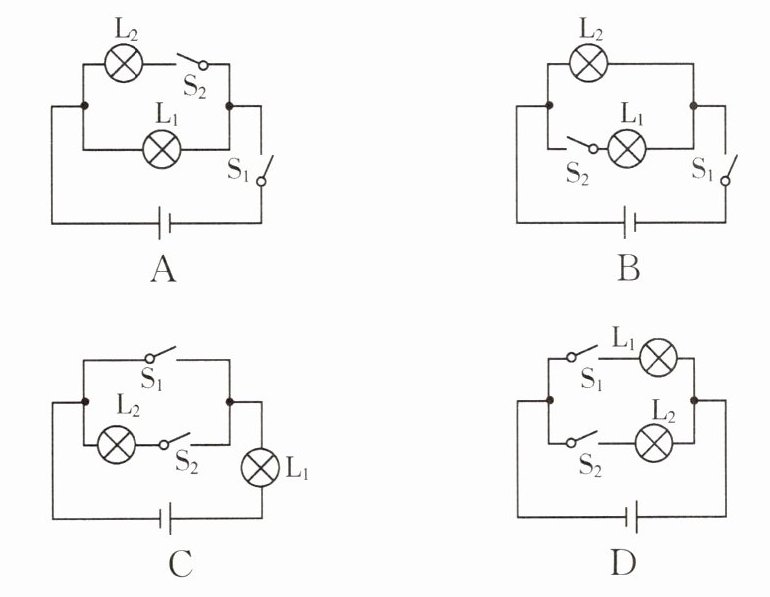

11.(武汉中考)下列电路图中,与实物电路对应的是( )

答案： D

12.(新编)在如图所示的电路图中的两个虚框内分别接上电源和开关$S_{2}$,当只闭合开关$S_{2}时只有L_{1}$发光,当只闭合开关$S_{1}$时两灯均发光,则A框内应填______的符号,B框内应填______的符号。

答案： 开关；电源

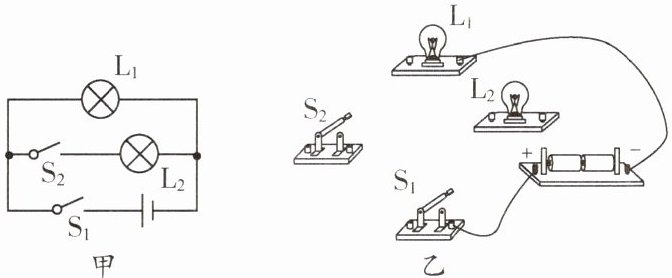

13.(新编)按照如图甲所示的电路图,用笔画线表示导线,将图乙所示的实物图补充完整。

答案： 将$L_2$左端接线柱与$S_2$左端接线柱用导线连接，$S_2$右端接线柱与电源负极用导线连接。

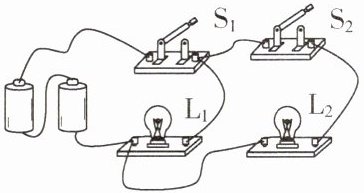

14.(新编)根据如图所示的实物图,画出其电路图并标出对应的元件符号。

答案： 解：
1. 电流从电源正极出发，分为两条支路：
支路1：经过开关S₁、灯泡L₁后回到电源负极；
支路2：经过灯泡L₂、开关S₂后回到电源负极。
2. 电路图如下：
```
┌───S₁───L₁───┐
电源 ─┤ ├─ 负极
└───L₂───S₂───┘
正极
```
（元件符号：电源“┬─”，开关“S”，灯泡“○─□─○”）

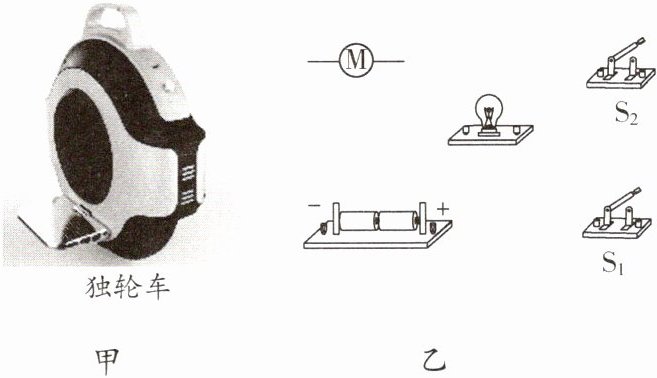

15.(新编)如图甲所示的电动独轮车,当电源开关$S_{1}$闭合时指示灯亮起,独轮车处于待机状态,再当人站在独轮车上时开关$S_{2}$自动闭合,电动独轮车中的电动机启动,独轮车开始运动。独轮车中的简化电路如图乙所示,请按独轮车的要求,在图乙中完成电路的连接。

答案： 将电源正极与开关$S_{1}$一端相连，$S_{1}$另一端分两条支路，一条支路连接指示灯后回到电源负极；另一条支路连接开关$S_{2}$，再连接电动机后回到电源负极。
