《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

电流
单位：安培(A)，单位换算：1 A = ______ mA = ______ μA。
电流表
使用方法：______ 在电路中。
读数方法：先看清量程，再读数。
串联电路中的电流特点：I = ______；并联电路中的电流特点：I = ______。
电压
单位：伏特(V)，单位换算：1 kV = ______ V = ______ mV。
电压表
使用方法：______ 在电路中。
读数方法：______。
串联电路中的电压特点：U = ______；并联电路中的电压特点：U = ______。
电阻
单位：欧姆(Ω)，单位换算：1 kΩ = ______ Ω。
影响导体电阻大小的因素：______、______、______、______。
滑动变阻器
工作原理：通过滑片改变连入电路中电阻丝的 ______ 来改变连入电路中的电阻值。
连接方法：“一上一下”接入。
作用
防止电路中 ______ 过大。
改变电路中通过用电器的 ______ 和 ______。

答案： 电流：1000；$10^6$；串联
串联电路电流特点：$I=I_1=I_2=…=I_n$（表达式下标为角标，不适用于本格式，故用文字代替，下同）；
并联电路电流特点：$I=I_1+I_2+…+I_n$
电压：1000；$10^6$；并联；确定使用的量程和分度值，然后按规则读数
串联电路电压特点：$U=U_1+U_2+…+U_n$；
并联电路电压特点：$U=U_1=U_2=…=U_n$
电阻：1000；材料；长度；横截面积；温度；长度；电流；电流；电压

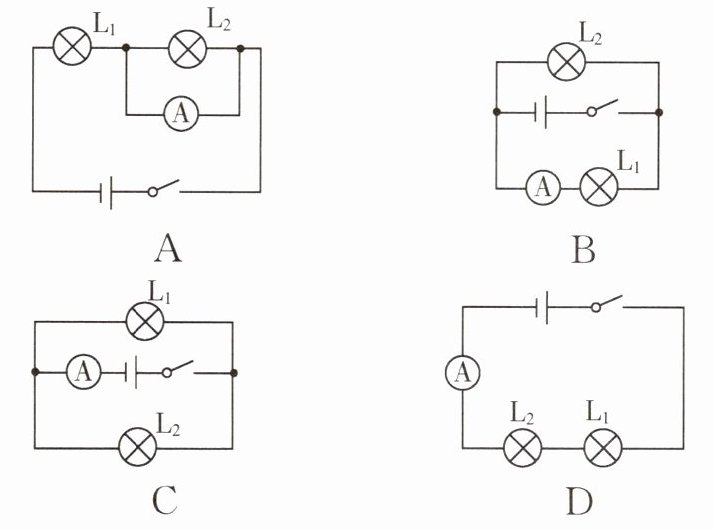

1. (湘西中考)如图所示的实物电路，关于它的电路图画法正确的是 ( )


A.
B.
C.
D.

答案： C

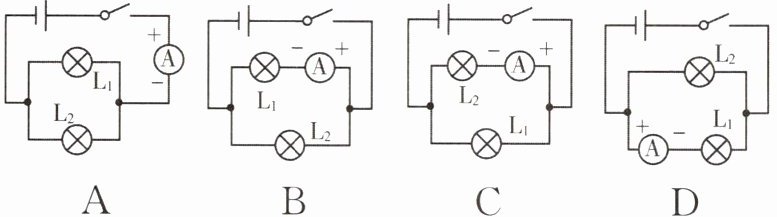

2. (泰安中考)下列电路中，闭合开关后，电流表能正确测量出通过灯泡 L₂ 的电流的是 ( )

A.
B.
C.
D.

答案： C

3. (新编)如图所示的电路，闭合开关，以下判断正确的是 ( )

A.灯 L₁、L₂ 串联
B.电流表测通过灯 L₁ 的电流
C.电流表测通过灯 L₂ 的电流
D.电流表测总电流

答案： C

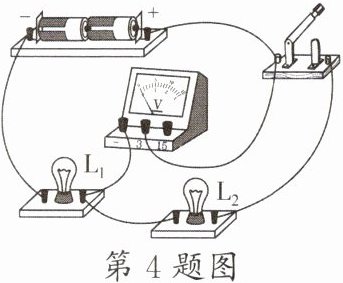

4. (福州中考)如图所示，开关闭合后电压表测量的是 ( )

A.电源电压
B.L₁ 和 L₂ 两端的总电压
C.L₁ 两端的电压
D.L₂ 两端的电压

答案： 解：由电路图可知，两灯泡串联，电压表并联在L₁两端，因此电压表测量的是L₁两端的电压。
C

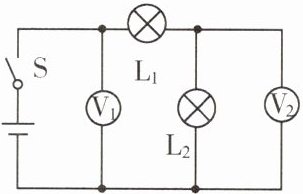

5. (黑龙江中考)请你仔细观察并分析电路图，下列说法正确的是 ( )

A.两灯串联，两电压表示数相同
B.两灯并联，两电压表示数不同
C.两灯串联，两电压表示数不同
D.两灯并联，两电压表示数相同

答案： C
