《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

1. 奥斯特的发现
1820 年,丹麦物理学家____发现,电流产生了____。
进一步研究发现,直线电流产生的磁场中,磁感线是以____为圆心排列的一系列同心圆。

答案： 解：1820年，丹麦物理学家奥斯特发现，电流产生了磁场。
进一步研究发现，直线电流产生的磁场中，磁感线是以导线为圆心排列的一系列同心圆。

2. 通电螺线管的磁场
(1)通电螺线管的磁场与____磁体的磁场相似,螺线管的两端相当于磁体的____。
(2)判断通电螺线管的磁极性跟电流方向的关系的方法：用____手握螺线管,让四指弯向螺线管中电流的____,则大拇指所指的那一端就是通电螺线管的____极。

答案：
(1)条形；两极
(2)右；方向；N

【例 1】如图所示,下列说法中错误的是( )


A.这是模拟奥斯特实验的一个场景
B.图示实验说明了通电导线周围存在磁场
C.将电池正、负极对调后,重新闭合电路,小磁针偏转方向改变
D.将图中导线断开,小磁针的 N 极将指向地磁场的北极

答案： D

变式训练 1 如图所示,给直导线通电时,其下方的小磁针发生偏转,这说明通电导体周围存在着____；在直导线正下方的不同位置,小磁针静止时 N 极的指向相同,这说明该区域____相同。

答案： 磁场；磁场方向

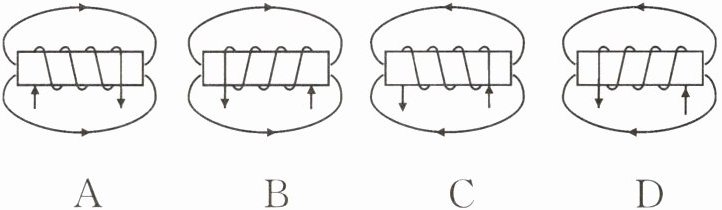

【例 2】一通电螺线管中的电流方向和其周围磁感线的分布如图所示,其中正确的是( )

【方法技巧】利用安培定则时,握好手形后,我们一定要在能看到自己的四指指尖的前提下,让四指指尖所指的方向与通电螺线管正面导线中的电流方向一致。

答案： B

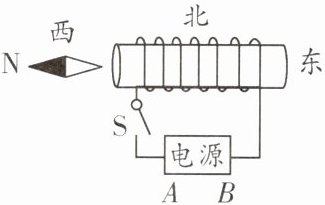

变式训练 2 开关 S 闭合后,小磁针的指向如图所示,则电源的 A 端为____(选填“正”或“负”)极。当开关 S 断开时,小磁针 N 极将____(选填“不”“向北”或“向南”)偏转。

答案： 解：开关闭合时，小磁针N极指向西，根据磁极间相互作用规律（同名磁极相互排斥，异名磁极相互吸引），可知通电螺线管左端为S极，右端为N极。由安培定则（右手握住螺线管，四指指向电流方向，大拇指所指的一端为N极），可判断螺线管中的电流从右端流入、左端流出，因此电源B端为正极，A端为负极。
当开关断开时，螺线管无磁性，小磁针在地磁场作用下，N极指向北。
负；向北
