《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

1. 串联电路中的电流特点
串联电路中各处的电流____,即$I= $____。

答案： 【解析】：
本题考查串联电路中电流的特点，在串联电路中，电流从电源正极出发，依次经过各个用电器，在流动过程中，电流没有分支，所以通过电路中各处的电流是相等的。根据这一特点，我们可以得出串联电路中电流的表达式。
【答案】：
串联电路中的电流特点:串联电路中各处的电流相等，即$I =$$I_1=I_2$。

2. 并联电路中的电流特点
并联电路中干路里的电流____各支路中的电流之和,即$I= $____。

答案： 等于；$I_1 + I_2$

【例1】在探究“串联电路中各点的电流有什么关系”时,小明设计的实验如下。

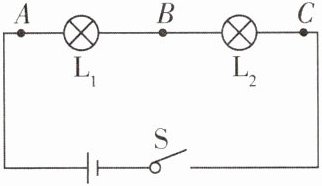

把两只灯泡$L_{1}$、$L_{2}$串联起来接到如图所示的电路中,分别把图中$A$、$B$、$C$各点断开,把____接入,闭合开关,测量流过的电流,看看它们之间有什么关系。
换上另外两只小灯泡,再次测量三点处的____,看看是否还有同样的关系。下表是两次测量时记录的数据。
| |通过$A点的电流I_{A}/A$|通过$B点的电流I_{B}/A$|通过$C点的电流I_{C}/A$|
|第一次测量|0.3|0.3|0.3|
|第二次测量|0.2|0.2|0.2|
分析和论证：
(1)在拆接电路时,开关$S$必须处于____状态。
(2)结论：串联电路中各处的电流____。

答案： 电流表；电流；断开；相等

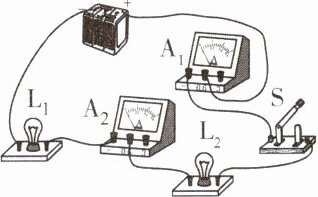

 变式训练1 如图所示,闭合开关$S$后,电流表$A_{1}的示数为0.5A$,则通过灯$L_{1}$的电流为____$A$,电流表$A_{2}$的示数为____$A$。

答案： 解：由图可知，两灯泡串联，电流表A₁和A₂均串联在电路中。
串联电路中电流处处相等，已知电流表A₁的示数为0.5A，所以通过灯L₁的电流为0.5A，电流表A₂的示数也为0.5A。
0.5；0.5

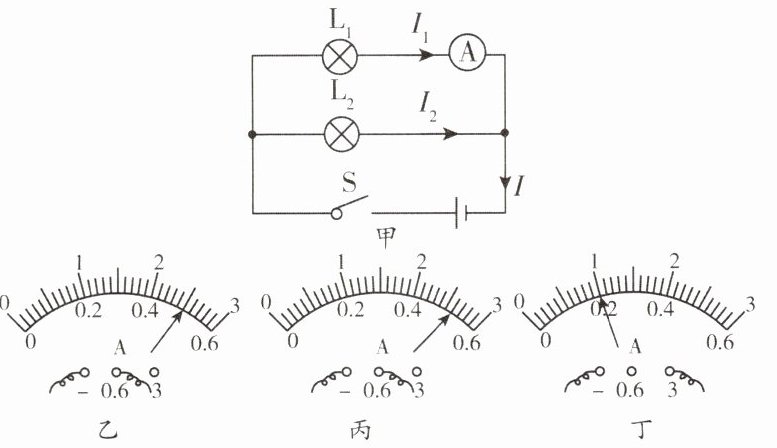

【例2】为了验证并联电路中的电流特点,小薇设计了如图甲所示的电路进行实验。

(1)她测出了$L_{1}$、$L_{2}支路和干路中的电流分别为I_{1}$、$I_{2}和I$,电流表示数如图乙、丙、丁所示,可读出：$I_{1}= 0.5A$,$I_{2}= $____$A$,$I= $____$A$。根据测量结果,在误差允许范围内你认为并联电路中干路里的电流和各支路中的电流的关系是____(写出关系式即可)。
(2)为了验证结论的普遍性,小薇采用了更换不同灯泡继续实验的方法进行验证,你还可以采用的方法是____。
【规律总结】探究串、并联电路中的电流特点时,为了使结论具有普遍性、可靠性,需要多次实验,具体的办法是改变电源电压或者更换不同规格的灯泡。

答案：
(1)0.52；1；I=I₁+I₂
(2)改变电源电压
