《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

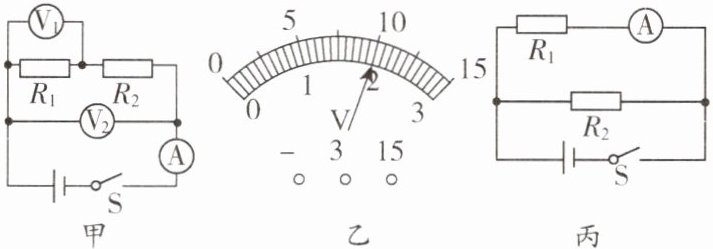

10. (日照中考)物理学习小组研究电路的特点,一组同学按照甲电路图连接好电路后,闭合开关,电路正常工作,学生电压表$V_1和V_2$的指针偏转均如图乙所示；二组同学按照丙电路图连接电路。已知$R_1 = 4\Omega$,两小组所用的电源和定值电阻均相同,下列判断正确的是 ( )

A.甲图中电流表的示数为$0.6A$
B.$R_2的阻值为20\Omega$
C.丙图中,通过$R_2的电流为0.5A$
D.丙图中,$R_1的功率为25W$

答案： D

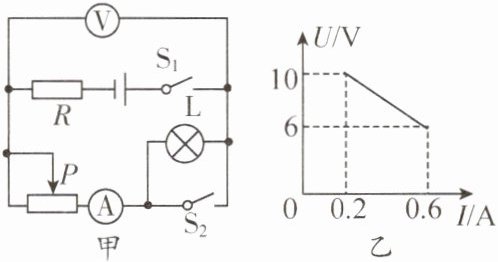

11. (潍坊中考)(多选)如图甲所示的电路,电流表量程为$0\sim 0.6A$,小灯泡$L$上标有“$4V$ $2W$”的字样。闭合开关$S_1$、$S_2$,在确保电路安全的情况下,调整滑动变阻器的滑片$P$的位置,记录多组电压表的示数$U与相应的电流表的示数I$,并作出如图乙所示的图像。下列分析正确的是 ( )

A.电源的电压为$10V$
B.电阻$R能达到的最大功率为3.6W$
C.滑动变阻器允许接入电路的最小阻值为$10\Omega$
D.断开开关$S_2$,小灯泡正常发光时,滑动变阻器的功率为$2.5W$

答案： 解：
1. 闭合S₁、S₂时，R与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测电路电流。
由图乙，I₁=0.2A时，U滑₁=10V；I₂=0.6A时，U滑₂=6V。
电源电压U=U滑₁+I₁R=10V+0.2A×R，U=U滑₂+I₂R=6V+0.6A×R。
联立解得：R=10Ω，U=12V。A错误。
2. 电阻R的最大功率Pₘₐₓ=I₂²R=(0.6A)²×10Ω=3.6W。B正确。
3. 滑动变阻器最小阻值R滑ₘᵢₙ=U滑₂/I₂=6V/0.6A=10Ω。C正确。
4. 断开S₂，L与滑动变阻器串联。L正常发光时，Uₗ=4V，Iₗ=Pₗ/Uₗ=2W/4V=0.5A。
滑动变阻器电压U滑'=U-Uₗ=12V-4V=8V，功率P滑'=U滑'Iₗ=8V×0.5A=4W。D错误。
结论：BC

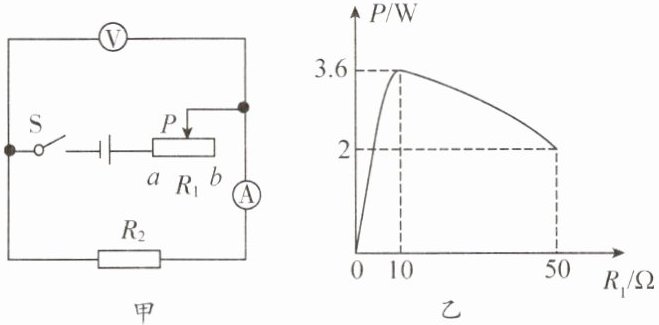

12. (广安中考)如图甲所示,电源电压保持不变,闭合开关$S$,滑动变阻器$R_1的滑片P从a端移至b$端的过程中,$R_1消耗的电功率P随R_1$阻值变化的关系如图乙所示。下列分析错误的是 ( )

A.定值电阻$R_2为10\Omega$
B.电源电压为$12V$
C.滑片$P置于b$端时,闭合开关$S$,电压表的示数为$10V$
D.滑片$P置于b$端时,闭合开关$S$,通电$1分钟R_2产生的热量为24J$

答案： C

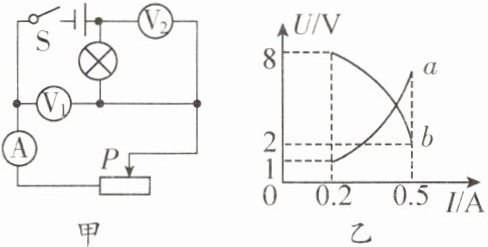

13. (内蒙古中考)如图甲所示的电路中,电源电压恒定,闭合开关$S$,将滑动变阻器的滑片$P$从最右端滑至灯泡正常发光的位置,两电压表的示数与电流表的示数变化的关系图像如图乙所示,则下列说法正确的是 ( )

A.$b曲线表示电压表V_2$的示数与电流表的示数变化的关系图像
B.电源电压为$8V$
C.滑动变阻器接入电路的阻值范围是$2\Omega\sim 40\Omega$
D.灯泡的额定功率为$3.5W$

答案： D

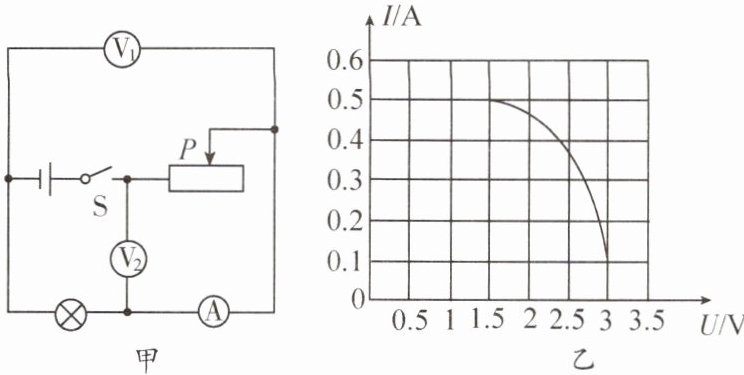

14. (德州中考)如图甲所示,电源电压保持不变。电流表$A的量程为0\sim 0.6A$,电压表$V_1$、$V_2的量程均为0\sim 3V$,滑动变阻器$R$的规格为“$50\Omega$ $2A$”,小灯泡的额定电压为$2.5V$。滑动变阻器的滑片$P$在某点时,小灯泡正常发光,此时电压表$V_2的示数为1.5V$。在保证电路各元件安全的最大范围内调节滑片$P$,其中一只电压表与电流表示数的变化图像如图乙所示。下列说法正确的是 ( )

A.电源电压为$3V$
B.电压表$V_1的示数变化范围为1.5V\sim 3V$
C.滑动变阻器的取值范围是$3\Omega\sim 50\Omega$
D.小灯泡的功率范围为$0.1W\sim 1.25W$

答案： D
