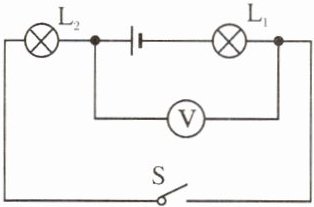

1.(新编)如图所示,电源电压为9V且保持不变,当开关S闭合时,灯泡$L_{1}$、$L_{2}$均正常发光,电压表的示数为3V,则灯泡$L_{1}$两端的电压是( )

A.3V
B.6V
C.4.5V
D.9V
A.3V
B.6V
C.4.5V
D.9V
答案:
B

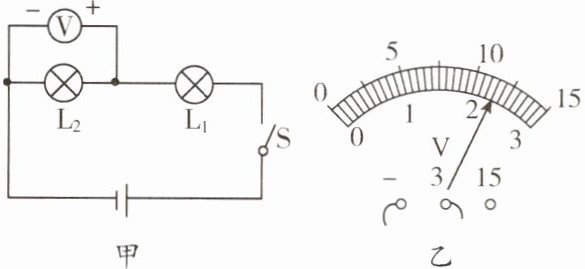

2.(贺州中考)如图甲所示的电路中,$L_{1}两端的电压U_{1}= 3.7V$,$L_{2}$两端的电压如图乙所示,则$L_{2}两端的电压U_{2}= $______V,电源电压$U= $______V。

答案:
解:由图甲可知,两灯泡串联,电压表测$L_{2}$两端电压。
图乙中电压表量程为0~3V,分度值0.1V,指针指在2.3V处,故$U_{2}=2.3V$。
串联电路总电压等于各部分电压之和,电源电压$U=U_{1}+U_{2}=3.7V + 2.3V=6V$。
2.3;6
图乙中电压表量程为0~3V,分度值0.1V,指针指在2.3V处,故$U_{2}=2.3V$。
串联电路总电压等于各部分电压之和,电源电压$U=U_{1}+U_{2}=3.7V + 2.3V=6V$。
2.3;6
3.(自贡中考)某同学连接的电路如图所示,他所用的电源是四节新干电池串联组成的电池组。当他将开关S闭合后,电压表的示数为2V,则$L_{1}$两端的电压为______,$L_{2}$两端的电压为______。

答案:
4V;2V

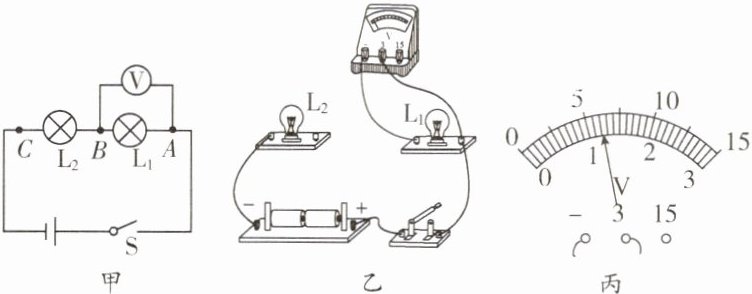

4.(广东中考)探究串联电路中电压的特点。

(1)根据如图甲所示的电路图,用笔画线代替导线将如图乙所示的电路连接完整。
(2)连接电路时,开关应处于______状态。正确连接电路后,闭合开关,若灯泡$L_{2}$断路,则灯泡$L_{1}$两端______(选填“有”或“无”)电压。
(3)用电压表分别测出电压$U_{AB}$、$U_{BC}和U_{AC}$。其中测$U_{AB}$时,电压表的示数如图丙所示,示数为______V。接着更换不同规格的灯泡并多次实验,数据记录见下表。
|实验次序|电压$U_{AB}/V$|电压$U_{BC}/V$|电压$U_{AC}/V$|
|1| |1.7|2.9|
|2|1.3|1.6|2.9|
|3|1.1|1.8|2.9|
①分析表中数据,得到初步结论:串联电路两端的总电压等于各部分电路两端电压______。
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以______。
(1)根据如图甲所示的电路图,用笔画线代替导线将如图乙所示的电路连接完整。
(2)连接电路时,开关应处于______状态。正确连接电路后,闭合开关,若灯泡$L_{2}$断路,则灯泡$L_{1}$两端______(选填“有”或“无”)电压。
(3)用电压表分别测出电压$U_{AB}$、$U_{BC}和U_{AC}$。其中测$U_{AB}$时,电压表的示数如图丙所示,示数为______V。接着更换不同规格的灯泡并多次实验,数据记录见下表。
|实验次序|电压$U_{AB}/V$|电压$U_{BC}/V$|电压$U_{AC}/V$|
|1| |1.7|2.9|
|2|1.3|1.6|2.9|
|3|1.1|1.8|2.9|
①分析表中数据,得到初步结论:串联电路两端的总电压等于各部分电路两端电压______。
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以______。
答案:
(1)(此处需根据电路图连接实物图,因无法直接画图,故省略具体连线步骤)
(2)断开;无
(3)1.2
①之和
②改变电源电压并多次实验
(2)断开;无
(3)1.2
①之和
②改变电源电压并多次实验
5.(新编)如图所示的电路图,开关S接到a时,电压表的示数为9V;开关S接到b时,电压表的示数为4V。
(1)画出两种情况下的简化电路图,并在图中标出已知量。
(2)求电源电压和灯泡$L_{1}$两端的电压。

(1)画出两种情况下的简化电路图,并在图中标出已知量。
(2)求电源电压和灯泡$L_{1}$两端的电压。
答案:
(1) 开关S接a时简化电路:电源、L₁、L₂串联,电压表并联在电源两端,示数9V;开关S接b时简化电路:电源、L₁、L₂串联,电压表并联在L₂两端,示数4V。
(2) 解:设电源电压为U,L₁两端电压为U₁,L₂两端电压为U₂。
当S接a时,电压表测电源电压,故U=9V。
当S接b时,电压表测L₂电压,故U₂=4V。
因L₁、L₂串联,由串联电路电压特点得U=U₁+U₂,
则U₁=U-U₂=9V-4V=5V。
答:电源电压为9V,L₁两端电压为5V。
(1) 开关S接a时简化电路:电源、L₁、L₂串联,电压表并联在电源两端,示数9V;开关S接b时简化电路:电源、L₁、L₂串联,电压表并联在L₂两端,示数4V。
(2) 解:设电源电压为U,L₁两端电压为U₁,L₂两端电压为U₂。
当S接a时,电压表测电源电压,故U=9V。
当S接b时,电压表测L₂电压,故U₂=4V。
因L₁、L₂串联,由串联电路电压特点得U=U₁+U₂,
则U₁=U-U₂=9V-4V=5V。
答:电源电压为9V,L₁两端电压为5V。
