《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

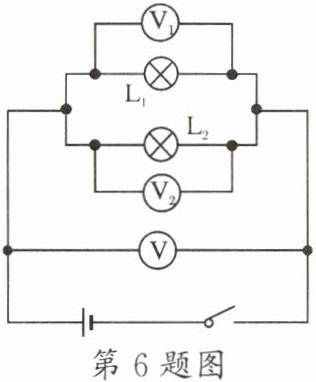

6.(新编)(多选)如图所示的电路,开关闭合后两灯发光,电压表$V_{1}的示数为U_{1}$,电压表$V_{2}的示数为U_{2}$,电压表$V的示数为U$。以下说法中正确的是( )

A.$U_{1}= U_{2}$
B.$U= U_{1}$
C.$U＞U_{1}$
D.$U= U_{1}+U_{2}$

答案： AB

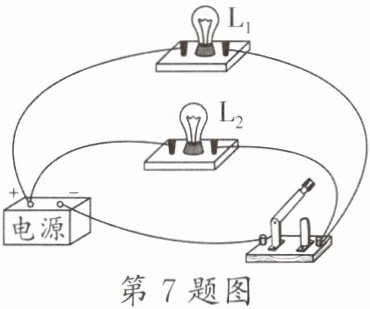

7.(新编)(多选)如图所示,电源两端的电压恒定。闭合开关,灯泡$L_{1}和灯泡L_{2}$都正常工作,且灯泡$L_{1}比灯泡L_{2}$亮,则( )

A.$L_{1}两端的电压比L_{2}$两端的电压大
B.$L_{1}两端的电压等于L_{2}$两端的电压
C.$L_{2}两端的电压比L_{1}$两端的电压大
D.若$L_{2}$灯丝烧断,$L_{1}$仍能正常工作

答案： BD

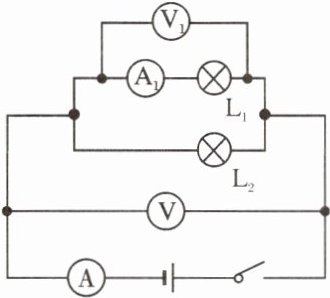

8.(宜昌中考)如图所示的电路,开关闭合后两灯发光。以下说法中正确的是( )

A.电压表$V的示数一定等于V_{1}$的示数
B.电压表$V的示数一定大于V_{1}$的示数
C.电流表$A的示数一定等于A_{1}$的示数
D.电流表$A的示数一定等于A_{1}$的示数的2倍

答案： A

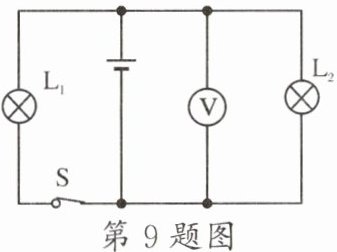

9.(新编)在如图所示的电路中,电压表的示数是6V,则灯泡$L_{1}$两端的电压是______V,灯泡$L_{2}$两端的电压是______V,电源两端的电压是______V。

答案： 解：由电路图可知，灯泡$L_{1}$与$L_{2}$并联，电压表并联在电源两端，也并联在$L_{1}$和$L_{2}$两端。
根据并联电路电压特点：并联电路中各支路两端的电压相等，且等于电源电压。
已知电压表的示数是$6V$，所以灯泡$L_{1}$两端的电压是$6V$，灯泡$L_{2}$两端的电压是$6V$，电源两端的电压是$6V$。
6；6；6

10.(金牛区期末)如图所示,在“○”处可以连接电流表或电压表测量电路中的电流、电压。若$L_{1}与L_{2}$都能正常工作,则a是______表,b是______表。(两空均选填“电流”或“电压”)

答案： 电压；电流

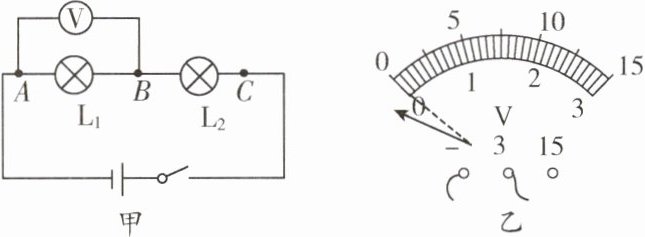

11.(新编)在用电压表测量灯泡两端的电压的实验中,电路如图甲所示。下列说法正确的是( )

A.实验中必须选择两个相同的灯泡
B.电路连接好后,可直接闭合开关进行实验
C.测完$L_{1}$两端的电压后,可将电压表接A点的导线直接改接到C点上测$L_{2}$两端的电压
D.当实验中电压表示数如图乙所示时,应对调“-”和“3”两个接线柱的接线

答案： 解：A. 实验中无需选择两个相同的灯泡，A错误。
B. 电路连接好后，应先检查电路，再闭合开关，B错误。
C. 测完L₁两端电压后，直接将电压表接A点的导线改接到C点，电压表正负极会接反，C错误。
D. 电压表示数如图乙所示，指针反向偏转，说明正负极接反，应对调“-”和“3”两个接线柱的接线，D正确。
结论：D

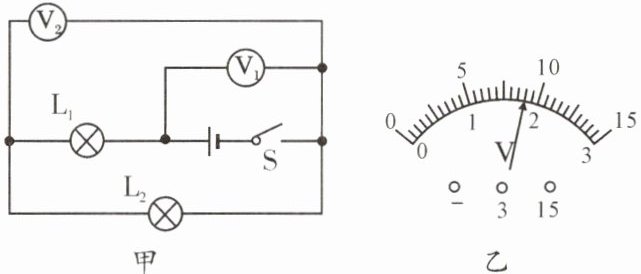

12.(新编)在如图甲所示的电路中,当闭合开关后,两个电压表的指针偏转均如图乙所示。电压表$V_{1}$测量的是______两端的电压,电压表$V_{2}$测量的是______两端的电压；电压表$V_{1}$接的是______量程,电压表$V_{2}$接的是______量程；电压表$V_{1}$的示数为______V,电压表$V_{2}$的示数为______V；灯泡$L_{2}$两端的电压为______V,灯泡$L_{1}$两端的电压为______V。

答案： 解：电源；L₂；0~15V；0~3V；9；1.8；1.8；7.2

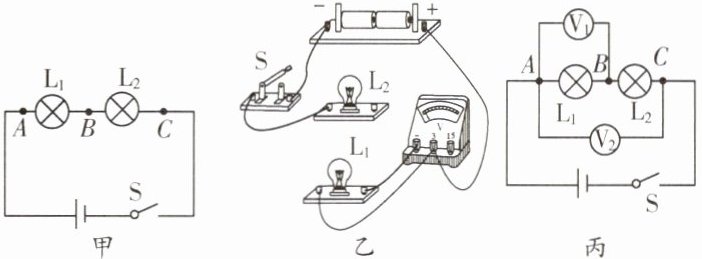

13.(雅安中考)小雅和同学进行“探究串联电路电压特点”的实验。所用器材有：电压恒为3V的电源,一个开关,两只灯泡($L_{1}和L_{2}$),两只相同电压表$V_{1}和V_{2}$(量程均为0～3V和0～15V),导线若干。

(1)他们按图甲所示的电路图连接电路,用一只电压表分别测AB、BC、AC间的电压。每次拆接电压表时,开关应处于______状态。
(2)为测量灯$L_{1}$两端的电压,请在图乙中用笔画线代替导线将实物图连接完整。
(3)小雅按照图丙所示的电路图连接好电路,闭合开关,发现电压表$V_{1}和V_{2}$的指针偏转角度相同,则电压表______(选填“$V_{1}$”或“$V_{2}$”)选的大量程,此时电压表$V_{1}和V_{2}$的示数分别为______V和______V。
(4)小雅同学测出了AB间和AC间的电压,为了测量BC间的电压,断开开关,接下来可以______。
A. 保持B接线不动,将电压表$V_{1}$连线由A改接到C
B. 保持C接线不动,将电压表$V_{2}$连线由A改接到B

答案： （1）断开
（2）按上述连接方法连接实物图
（3）$V_2$；$0.6$；$3$
（4）B
