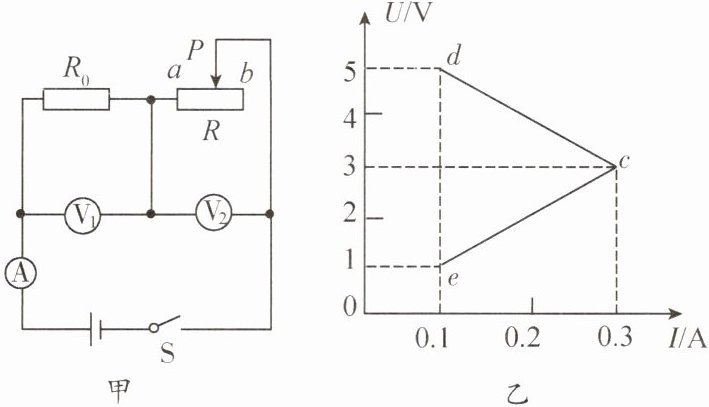

9. (枣庄中考)如图甲所示,电源电压保持不变,闭合开关$ S $,滑动变阻器$ R 的滑片 P 从最右端滑向 a $点的过程中,两个电压表示数随电流表示数变化的图像如图乙所示。

(1)图乙中____(选填“$ dc $”或“$ ec $”)表示电压表$ V _ { 1 } $的示数随电流表示数变化的图像。
(2)电路消耗的最大功率与最小功率之比为____。

答案：
(1)ec
(2)3:1

10. (新编)如图所示的电路,电源电压保持不变,$ R _ { 0 } $为定值电阻。第一次移动滑片至某位置时电压表的示数为$ 8 V $,再次移动滑片至另一位置,若前后两次滑动变阻器消耗的电功率相等,两次电路中电流之比为$ 1 : 2 $,则电源电压为____$ V $。

答案： 12

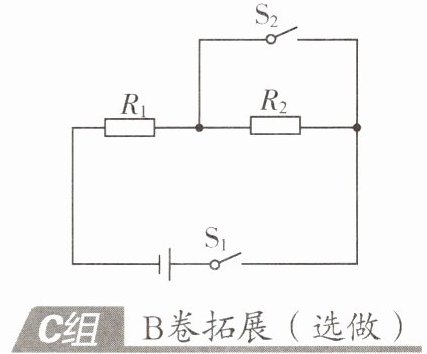

11. (贵阳中考)如图所示的电路,电源电压保持不变。只闭合开关$ S _ { 1 } $时,定值电阻$ R _ { 1 } 的功率是 16 W $;当开关$ S _ { 1 } $、$ S _ { 2 } $都闭合时,$ R _ { 1 } 的功率是 25 W $。先后两次电路消耗的功率之比是____。

答案： $4:5$

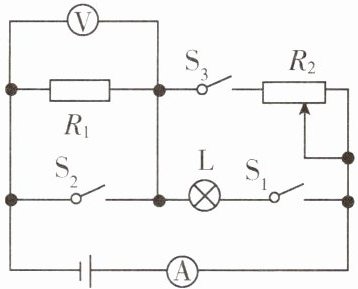

12. (眉山中考)如图所示的电路中,电源电压恒定不变,小灯泡$ L $上标有“$ 6 V \ \ 2.4 W $”的字样(不考虑温度对灯丝电阻的影响),滑动变阻器$ R _ { 2 } $上标有“$ 40 \Omega \ \ 2 A $”的字样,$ R _ { 1 } $是定值电阻,电压表的量程为$ 0 \sim 3 V $,电流表的量程为$ 0 \sim 0.6 A $。闭合开关$ S _ { 1 } $、$ S _ { 2 } $,断开开关$ S _ { 3 } $,小灯泡$ L $恰好正常发光。将$ R _ { 2 } 的滑片 P $移至最右端,闭合开关$ S _ { 3 } $,断开开关$ S _ { 1 } $、$ S _ { 2 } $,此时电压表的示数为$ U _ { 1 } $,$ R _ { 2 } 消耗的功率为 P _ { 1 } $;向左移动滑片$ P $至某点,此时电压表的示数为$ U _ { 2 } $,$ R _ { 2 } 消耗的功率为 P _ { 2 } $。已知$ U _ { 1 } : U _ { 2 } = 2 : 3 $,$ P _ { 1 } : P _ { 2 } = 8 : 9 $。保障电路元件安全的前提下,下列说法中正确的是 ( )



A.电源电压为$ 9 V $
B.定值电阻$ R _ { 1 } 的阻值是 10 \Omega $
C.电路的最小电功率为$ 0.8 W $
D.当$ R _ { 2 } 接入的电阻值为 30 \Omega $时,电路的总功率最大

答案： B
