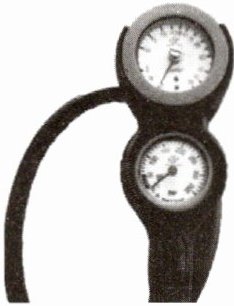

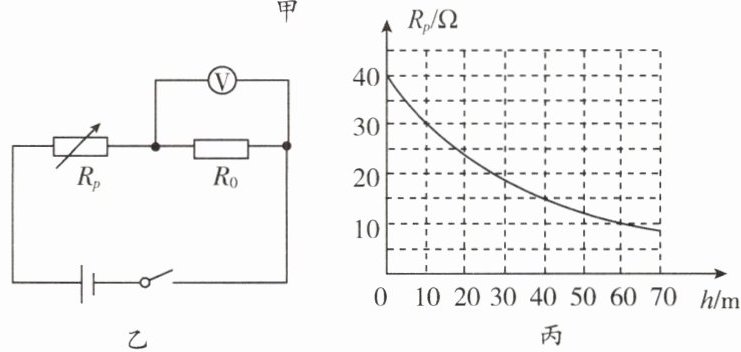

24. (雅安中考)随着我国经济的发展,人民生活水平日益提高,我国出现了越来越多的潜水爱好者。为了保障安全,潜水员潜水时会佩戴如图甲所示的水压表和深度表。图乙是某深度表的工作原理简化电路图,电源电压$U= 6V$且恒定不变,定值电阻$R_{0}= 15\Omega$,电压表的量程为$0\sim 3V$,$R_{p}$是阻值随水的深度变化的电阻,其变化关系图像如图丙所示,$R_{p}允许通过的最大电流为0.24A$。求：


(1)深度表在水面上时,电路中的电流(计算结果保留一位小数)。
(2)当电压表的示数为$2V$时,潜水员下潜的深度。
(3)在保证电路安全的情况下,该深度表能浸入水中的最大深度。

答案： （1）0.1A；
（2）10m；
（3）50m
