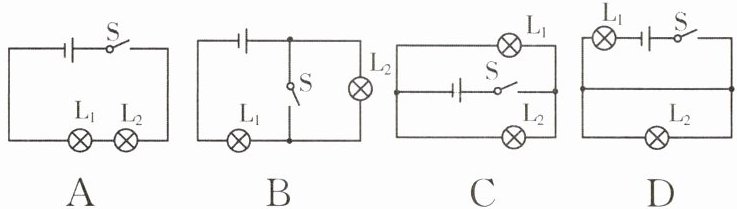

5. (呼伦贝尔中考)如图所示,开关S闭合时,灯泡$L_{1}与L_{2}$组成并联电路的是 ( )

答案： 解：在并联电路中，电流有两条或两条以上路径，各用电器之间互不影响。
图A：电流从电源正极出发，依次经过L₁、L₂、开关S回到电源负极，只有一条电流路径，为串联电路，不符合题意。
图B：开关S闭合时，电流从电源正极出发，经过开关S后直接回到电源负极，L₁、L₂被短路，不符合题意。
图C：电流从电源正极出发，经过开关S后分为两条路径，一条经过L₁，另一条经过L₂，然后汇合回到电源负极，有两条电流路径，L₁与L₂组成并联电路，符合题意。
图D：电流从电源正极出发，经过L₁、开关S后分为两条路径，一条经过导线直接回到电源负极，另一条经过L₂回到电源负极，L₂被短路，不符合题意。
结论：C

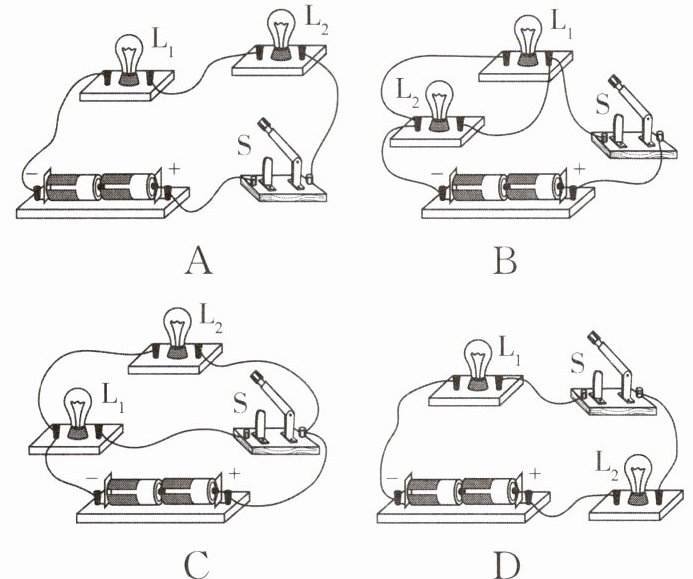

6. (新编)如图所示的电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的电路是 ( )

答案： B

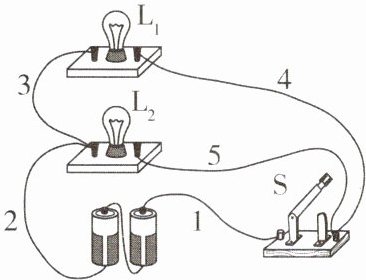

7. (新编)如图所示,电路中灯泡$L_{1}和灯泡L_{2}$的连接方式是____。图中干路导线是____,支路导线是____。

答案： 解：并联；1、2；3、4、5

8. (新编)如图所示,闭合开关S,灯泡$L_{1}与L_{2}$的连接方式是____联;断开开关S,会发生的现象是____。

答案： 并；两灯泡都不发光

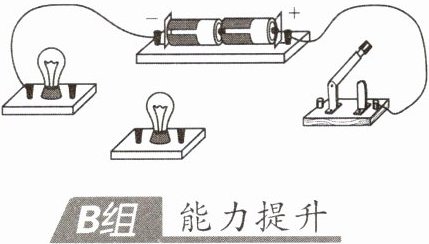

9. (新编)请用笔画线代替导线,使两个灯泡并联,且开关连在干路上,并指出哪些是干路,哪些是支路。

答案： 作图：将电源正极用导线连接到开关的一端，开关另一端分两条导线分别连接到两个灯泡的正极；两个灯泡的负极分别用导线连接到电源的负极（图略，可根据解析描述连接）。

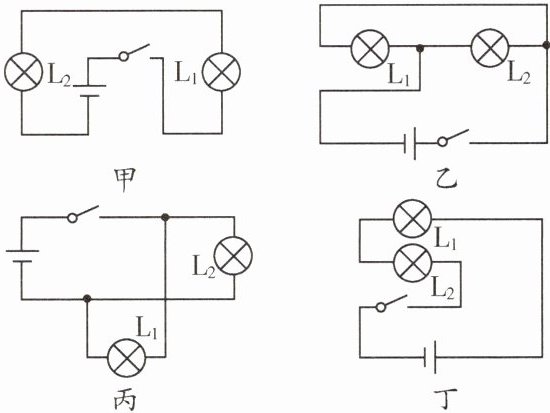

10. (新编)在如图所示的电路中,属于并联电路的是 ( )


A.甲、乙
B.乙、丙
C.乙、丁
D.甲、丁

答案： C

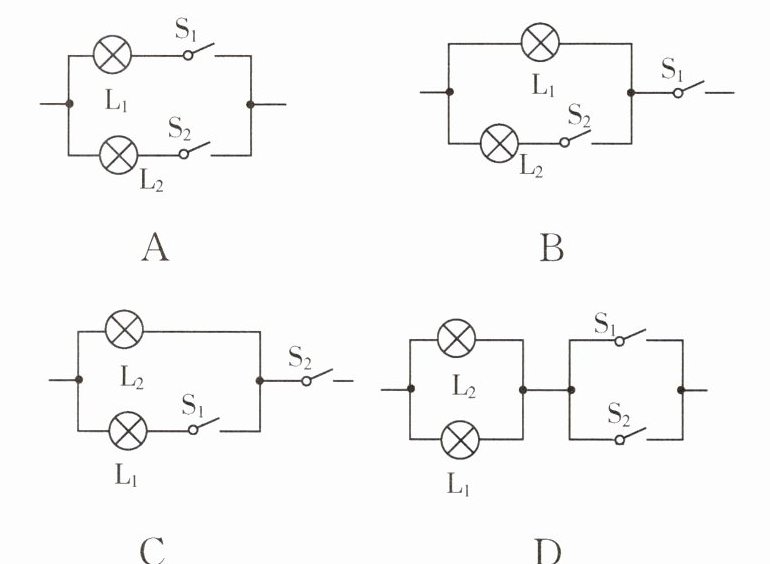

11. (安徽中考)老师给小龙一个密封盒,其表面可见两个开关$S_{1}$、$S_{2}和两盏灯L_{1}$、$L_{2}$。为了探究开关和灯在密封盒内是如何连接的,小龙进行了如下操作:先闭合开关$S_{1}$,只有灯$L_{1}$发光;又闭合开关$S_{2}$,两灯都发光;再断开开关$S_{1}$,两灯都熄灭。符合上述实验结果的连接方式为 ( )

答案： B

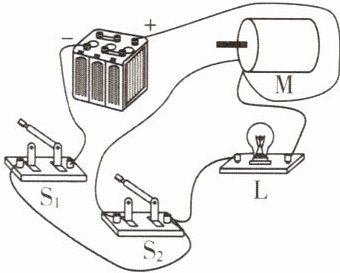

12. (仙桃中考)将灯泡L和小电动机M接入如图所示的电路中,下列说法中正确的是 ( )


A.开关$S_{1}$只控制灯泡L
B.开关$S_{2}$只控制灯泡L
C.先闭合$S_{1}$,再闭合$S_{2}$时,灯泡L短路
D.同时闭合$S_{1}$、$S_{2}$,灯泡L和电动机M并联

答案： B
