《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

10. (新编)如图所示的电路中,电源电压保持不变,电阻$R_{1}$的阻值为20Ω。闭合开关S,电流表$A_{1}$的示数为0.3A,电流表$A_{2}$的示数为0.2A。求：
(1)电源电压U。
(2)电阻$R_{2}$的阻值。

答案： 解：
(1)由图知，R₁与R₂并联，电流表A₁测R₁支路电流I₁=0.3A，A₂测R₂支路电流I₂=0.2A。
电源电压U=U₁=I₁R₁=0.3A×20Ω=6V。
(2)电阻R₂的阻值R₂=U/I₂=6V/0.2A=30Ω。
答：
(1)电源电压U为6V；
(2)电阻R₂的阻值为30Ω。

11. (新编)如图所示,电源两端的电压U为9V并保持不变,电阻$R_{1}$的阻值为10Ω。闭合开关S后,电流表A的示数I为1.2A。
(1)电流表$A_{1}的示数I_{1}$是多少？
(2)求$R_{2}$的阻值。

答案：
(1) 0.9A；
(2) 30Ω。

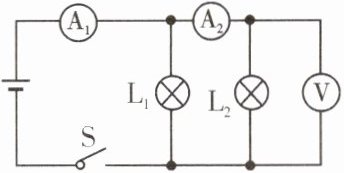

12. (新编)如图所示,开关S闭合,两个灯泡均正常发光,电流表$A_{1}$的示数为0.8A,电流表$A_{2}$的示数为0.5A,电压表V的示数为8V。下列判断不正确的是( )

A.灯$L_{1}和L_{2}$并联
B.灯$L_{1}$中的电流为0.3A
C.电源电压为8V
D.灯$L_{1}$的电阻为10Ω

答案： D

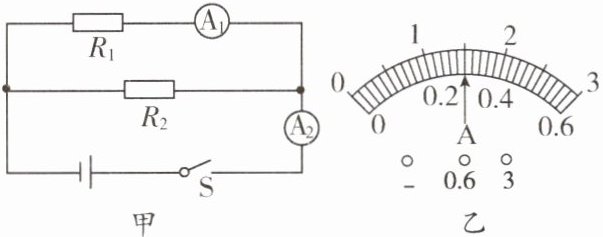

13. (临沂中考)如图甲所示,电路的电源电压为3V,闭合开关后,两电流表的指针偏转均如图乙所示,则电路的总电阻为____Ω；断开开关后,电阻$R_{2}$的阻值为____Ω。

答案： 解：由图甲知，R₁与R₂并联，电流表A₂测干路电流，A₁测R₁支路电流。
因并联电路中干路电流等于各支路电流之和，且两电流表指针偏转角度相同，所以A₂选用0 - 3A量程，示数I = 1.5A；A₁选用0 - 0.6A量程，示数I₁ = 0.3A。
电路总电阻：R = U/I = 3V/1.5A = 2Ω。
通过R₂的电流：I₂ = I - I₁ = 1.5A - 0.3A = 1.2A。
R₂的阻值：R₂ = U/I₂ = 3V/1.2A = 2.5Ω。
2；2.5

14. (新编)如图所示,电阻$R_{1}$的阻值为6Ω,电阻$R_{2}$的阻值为10Ω,电源电压为12V。闭合开关S后,电阻$R_{2}$两端的电压为____V,通过电阻$R_{1}$的电流为____A,通过干路的电流为____A。

答案： 12；2；3.2

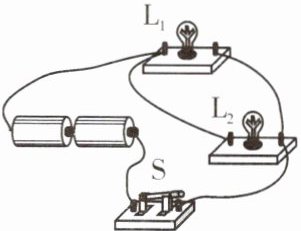

15. (新编)如图所示,通过灯泡$L_{1}$、$L_{2}$的电流分别为0.2A和0.3A,电源电压保持不变,$L_{1}$的阻值为15Ω,则干路电流为____A,电源电压为____V,$L_{2}$的阻值为____Ω。

答案： 0.5；3；10
