《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

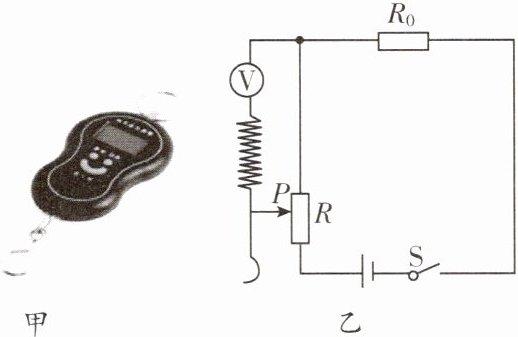

【例3】如图甲所示是某款电子秤的外观图,图乙是原理图,表盘是由电压表改装而成的,物体的质量越大( )


A.电子秤示数越大,电路中电流不变
B.电子秤示数越小,电路中电流不变
C.电子秤示数越大,电路中电流越大
D.电子秤示数越小,电路中电流越大

答案： A

1.(荆州中考)如图所示的电路中,电源电压不变,闭合开关S,电路正常工作,当滑片P向右移动的过程中,下列说法正确的是( )

A.灯泡L变亮
B.电压表示数变小
C.电路的总电阻变小
D.电压表示数与电流表示数的比值变大

答案： B

2.(永州中考)如图所示,电源电压保持不变,闭合开关S,在滑动变阻器的滑片P向左滑动的过程中,下列判断正确的是( )

A.电压表的示数变小
B.灯泡变亮
C.电流表的示数变小
D.电压表示数与电流表示数的比值变小

答案： 解：由图知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测电路电流。
滑片P向左滑动，滑动变阻器接入电路电阻R变大。
电源电压U不变，电路总电阻变大，由I=U/R总知，电流表示数I变小，C正确。
灯泡电阻RL不变，由UL=IRL知，灯泡两端电压UL变小，由P=ULI知，灯泡实际功率变小，灯泡变暗，B错误。
滑动变阻器两端电压U滑=U-UL，UL变小，U滑变大，电压表示数变大，A错误。
电压表示数与电流表示数的比值为U滑/I=R，R变大，比值变大，D错误。
结论：C

3.(牡丹江中考)如图所示,电源电压保持不变,闭合开关S,滑动变阻器$R_{2}$的滑片向右移动时,下列判断正确的是( )

A.电压表V的示数变大
B.电流表$A_{1}$的示数不变
C.电流表$A_{2}$的示数变大
D.电压表V的示数变小

答案： B

4.(新编)如图所示,电源电压恒定不变,闭合开关$S_{1}$后,两电表都有示数,再闭合开关$S_{2}$,下列说法正确的是( )

A.电流表A的示数变大,电压表V的示数不变
B.电流表A的示数变小,电压表V的示数变大
C.电流表A的示数变大,电压表V的示数为零
D.电流表A的示数变小,电压表V的示数为零

答案： C

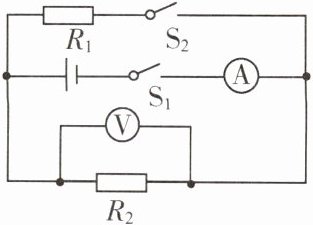

5.(益阳中考)如图所示的电路中,电源电压保持不变,$R_{1}和R_{2}$为定值电阻。先闭合开关$S_{1}$,再闭合开关$S_{2}$后,电流表和电压表的示数变化的情况是( )


A.电流表的示数增大,电压表的示数不变
B.电流表的示数增大,电压表的示数减小
C.电流表的示数减小,电压表的示数增大
D.电流表的示数不变,电压表的示数增大

答案： A
