《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

1. 电路的组成
(1)最简单的电路,是用导线把____、____、____连接起来。

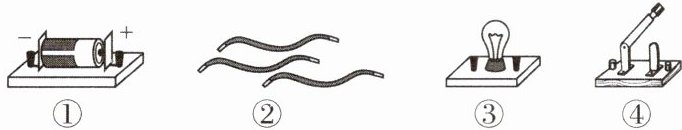

(2)请说出图中各元件的名称:
①____、②____、③____、④____。

(3)从能量转化的角度看,电源是____能量的,用电器是____能量的,导线是传输能量的,开关是____能量传输的。

答案：
(1)电源；用电器；开关
(2)①电源；②导线；③用电器；④开关
(3)提供；消耗；控制

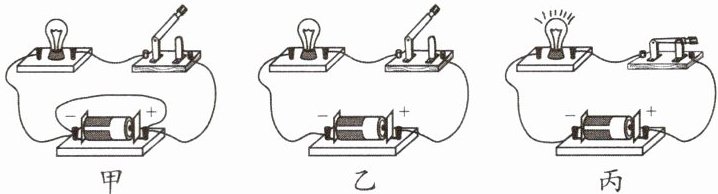

2. 电路的三种状态
(1)通路:接通的电路,如图____,有电流通过用电器。
(2)开路:断开的电路,开路也叫____路,如图____,没有电流通过电路。
(3)短路(电源短路):导线不通过用电器直接跟____两极连接,如图____,用电器不能正常工作,而且会烧坏电源,甚至造成火灾。

答案：
(1)甲
(2)断；乙
(3)电源；丙

【例1】关于完整电路的组成,下列说法中正确的是 ( )

A.有电源、开关、用电器就可以组成电路
B.有电源、用电器、导线就可以组成电路
C.有用电器、开关、导线就可以组成电路
D.有电源、用电器、开关、导线就可以组成电路

答案： D

A. 电铃、电池组、白炽灯
B. 发电机、电动机、电源插座
C. 日光灯、电风扇、电线
D. 洗衣机、收录机、空调

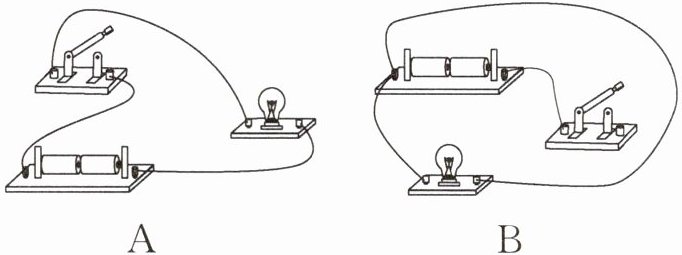

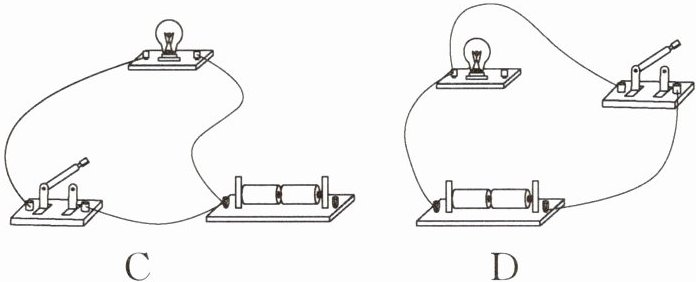

【例2】 在如图所示的电路中,开关闭合后灯泡能发光的是 ( )

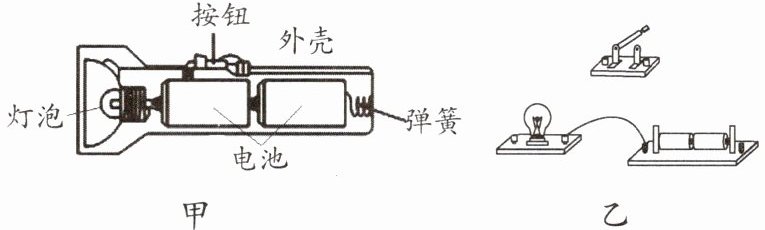

变式训练2 在如图甲所示的手电筒中,两节干电池是电源,小灯泡是用电器,实物图中按钮相当于电路中的____,金属外壳和弹簧相当于电路中的____。将手电筒的灯泡、电池、按钮等简化成电路,请在图乙中用笔画线代替导线把手电筒的电路连接完整。

答案： D；A；开关；导线

【例3】在日常生活中,人们常说“开灯”“关灯”,其物理意义是 ( )

A.开灯是开路,关灯是短路
B.开灯是通路,关灯是开路
C.开灯是短路,关灯是开路
D.开灯是指断开开关,关灯是指闭合开关

答案： 解：电路的三种状态为通路、开路（断路）和短路。通路是指电路中有电流通过，用电器能够工作；开路是指电路中某处断开，没有电流通过；短路是指电流不经过用电器直接从电源正极回到负极，会损坏电源。
“开灯”时，灯泡能够发光，说明电路中有电流通过，此时电路处于通路状态；“关灯”时，灯泡不发光，说明电路中没有电流通过，此时电路处于开路状态。“开灯”是闭合开关，“关灯”是断开开关。
综上，正确答案为B。
