4. (呼和浩特中考) 小含同学在用“伏安法测电阻”的实验中, 器材如下: 待测电阻 $ R_x $, 阻值已知的定值电阻 $ R_0 $, 电流表、电压表各一只, 开关、导线若干, 电源一个 (电压恒定, 大小未知)。
(1) 该实验的实验原理是 ______ (选填“$ I = \frac{U}{R} $”“$ R = \frac{U}{I} $”或“$ U = IR $”)。

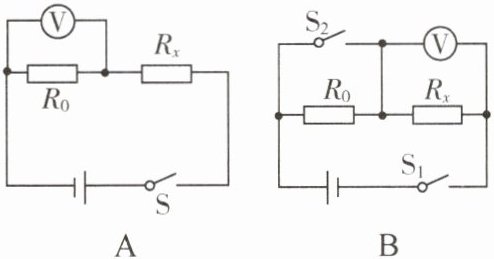

(2) 如果实验中只有一只电压表或只有一只电流表, 其他器材不变, 则下列四种电路的设计, 能测出 $ R_x $ 的是 ______。

答案： AB

5. (新编) 在用电压表和电流表测电阻 $ R_0 $ 的阻值的实验中, 若被测电阻 $ R_0 $ 的阻值约为 $ 30 \Omega $, 备有: 电流表一个 ($ 0 \sim 0.6 A $、$ 0 \sim 3 A $ 两个量程), 电压表一个 ($ 0 \sim 3 V $、$ 0 \sim 15 V $ 两个量程), 电源四种 (电压分别为 $ 1.5 V $、$ 3 V $、$ 6 V $、$ 15 V $), 开关一个, 导线若干。
(1) 为了比较准确地测出电阻 $ R_0 $ 的阻值, 还需要的器材是 ______。
(2) 请在虚线框中画出实验电路图。

(3) 连接电路时, 开关应该是 ______ 的。
(4) 为了减小电表读数时的误差, 要求在几次测量中, 电表指针的示数大于量程的 $ \frac{2}{3} $, 则电源应选用 ______ $ V $, 电压表应选用 ______ 的量程, 电流表应选用 ______ 的量程。

答案：
(1) 滑动变阻器
(2) 电路图：电源、开关、滑动变阻器、待测电阻$R_0$、电流表串联，电压表并联在待测电阻$R_0$两端
(3) 断开
(4) $6$；$0 - 3V$；$0 - 0.6A$

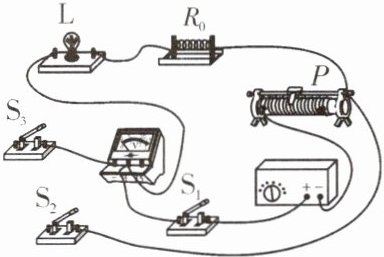

6. (新编) 小明利用电压表和阻值为 $ R_0 $ 的定值电阻, 测量小灯泡 $ L $ 两端的电压为 $ 2.5 V $ 时的电阻 $ R_L $。他选择了满足实验要求的实验器材, 并连接了部分实验电路, 如图所示。
(1) 为了测量出 $ R_L $ 的阻值, 请只添加两根导线完成如图所示的实验电路的连接。
(2) 请把小明的实验步骤补充完整。
① 断开开关 $ S_2 $, 闭合开关 $ S_1 $、$ S_3 $, 移动滑动变阻器的滑片 $ P $, 使 ______, 记录数据; 保持滑动变阻器的滑片位置不变, 断开开关 $ S_3 $、闭合开关 $ S_2 $, 记录电压表的示数 $ U $。
② 请用 $ R_0 $ 及实验数据表示出 $ R_L $。$ R_L = $ ______。

答案：
(1) （说明：因无法直接画图，此处描述连接方式：将电压表正接线柱与灯泡L左端接线柱相连，将开关S₂右端接线柱与定值电阻R₀右端接线柱相连）
(2) ① 电压表的示数为2.5V
② $\frac{2.5V \cdot R_0}{U - 2.5V}$
