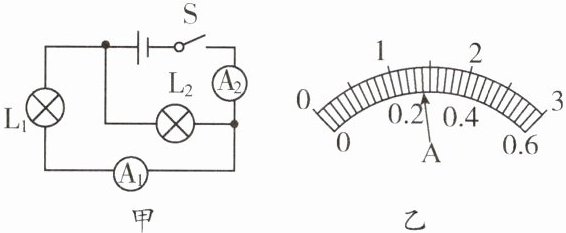

7.(新编)如图所示的电路中两电流表均接入小量程,闭合开关$S$后,电流表$A_{1}$的示数如图乙所示,电流表$A_{2}的示数为0.56A$,下列说法正确的是( )


A.该电路是串联电路
B.通过灯泡$L_{1}的电流为1.4A$
C.通过灯泡$L_{2}的电流为0.56A$
D.通过灯泡$L_{1}$、$L_{2}的电流都是0.28A$

答案： C

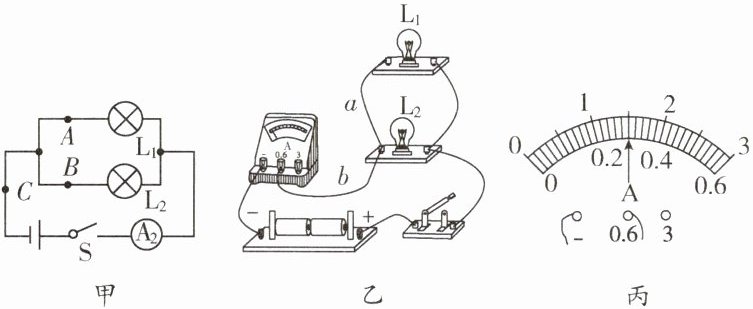

8.(甘孜中考)如图所示,小覃同学所在的兴趣小组正在探究并联电路中电流的特点。

(1)图甲是他们设计的电路图,实验时需要测量$A$、$B$、$C$三处的电流。图乙是他们某次测量时连接的实验电路,此时电流表测量的是____(选填“$A$”“$B$”或“$C$”)处的电流。
(2)小覃同学要测量通过灯$L_{2}$的电流,需将图乙中导线____(选填“$a$”或“$b$”)与灯$L_{2}$连接的一端移动到电流表的负接线柱上；重新连接好电路后,闭合开关,电流表的示数如图丙所示,则电流表的示数为____$A$。
(3)该小组另一位同学测出一组$A$、$B$、$C$三处的电流,数据如下表所示,由此他得出结论：①干路电流等于各支路电流之和；②各支路电流相等。
| $I_{A}/A$ | $I_{B}/A$ | $I_{C}/A$ |
| 0.2 | 0.2 | 0.4 |
(4)小组内交流讨论后,一致认为该同学的结论不具普遍性,要得到并联电路中电流的特点,还应该选用规格____(选填“相同”或“不相同”)的灯泡进行实验。

答案：
(1)C
(2)b；0.3
(4)不相同

9.(新编)如图所示,当闭合开关$S_{1}$、断开开关$S_{2}$时,电流表的示数为$0.7A$；当闭合开关$S_{2}$、断开开关$S_{1}$时,电流表的示数为$0.4A$。
(1)画出两种情况下的简化电路图,并在图中标出已知量。
(2)求通过灯泡$L_{2}$的电流。

答案： 通过灯泡$L_2$的电流为$0.4A$

10.(牡丹江中考)如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,通过灯泡$L_{1}和L_{2}$的电流分别为( )


A.$1.2A$ $1.2A$
B.$0.3A$ $0.3A$
C.$1.2A$ $0.3A$
D.$1.5A$ $0.3A$

答案： C
