12.(新编)如图所示,粗心的小强把电流表并联接在了$L_{1}$的两端。此时如果闭合开关,一定会发生( )


A.电源短路
B.电流表损坏
C.$L_{1}$不亮
D.$L_{2}$的灯丝烧断

答案： C

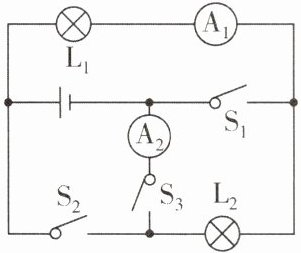

13.(沈阳中考)在如图所示的电路中,下列分析不正确的是( )


A.闭合开关$S_{2}$、$S_{3}$时,$L_{1}$、$L_{2}$都不发光,$A_{2}$可能被烧坏
B.只闭合开关$S_{3}$时,$L_{1}$、$L_{2}$都发光,$A_{1}$、$A_{2}$均有示数
C.闭合开关$S_{1}$、$S_{2}$时,$L_{1}$、$L_{2}$都发光,$A_{1}$有示数,$A_{2}$无示数
D.闭合开关$S_{1}$、$S_{3}$时,$L_{1}$、$L_{2}$都发光,$A_{1}$、$A_{2}$均有示数

答案： B

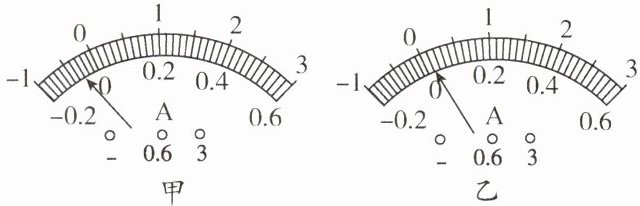

14.(枣庄中考)小莹同学测量电流时,连接好电路,闭合开关,发现电流表的指针向左偏转至图甲所示位置,原因是电流表______；断开开关,纠正错误后,再闭合开关,发现指针偏转至图乙所示位置,接下来的操作是：断开开关,______继续进行实验。

答案： 正负接线柱接反了；换接$0 \sim 0.6A$的量程

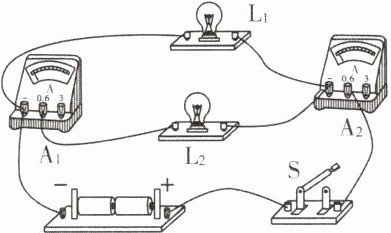

15.(天水中考)请根据如图所示的实物图,画出对应的电路图。

答案： 解：
（电路图如下所示）
```
电源正极 ──── 开关S ──── 电流表A₂ ────┬──── 灯泡L₁ ────┐
│ │
└──── 灯泡L₂ ────┘
│
└──── 电流表A₁ ──── 电源负极
```

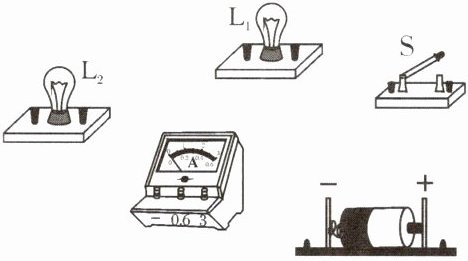

16(新编)在图中以笔画线代替导线,把灯$L_{1}$、$L_{2}$组成并联电路,要求开关S能同时控制灯$L_{1}和灯L_{2}$,用电流表测通过$L_{2}$的电流。

答案： 【解析】：
首先需要理解并联电路的特性，即每个电器之间的电压相同，电流分流；知道开关在并联电路干路上可以同时控制所有支路的通断；了解电流表的连接方式，需要串联在所测支路中。根据题目要求，将$L_1$和$L_2$并联，这意味着需要将两个灯泡的一端连接在一起，另一端也连接在一起；开关S需要同时控制$L_1$和$L_2$，因此开关S应连接在干路上；电流表需要测量通过$L_2$的电流，所以电流表应与$L_2$串联。
【答案】：
图略（将$L_1$和$L_2$的一端连接在一起，另一端也连接在一起，形成并联；开关S连接在干路上；电流表与$L_2$串联，注意电流表的正负接线柱要接正确，电流从正接线柱流入，从负接线柱流出）。
