认识变阻器
(1)通过改变电阻来控制电流的装置叫作______。
(2)滑动变阻器
①原理:通过滑片改变接入电路中电阻丝的______来改变连入电路中的______,从而控制电路中______的变化。

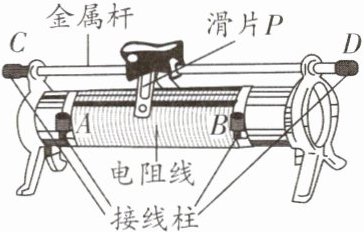

②构造:

③电路符号:______。

答案：
(1)变阻器
(2)①长度；电阻；电流
③$\boxed{ }$（此处填滑动变阻器的电路符号图，一般为一个长方形，一端有一个箭头指向长方形内）

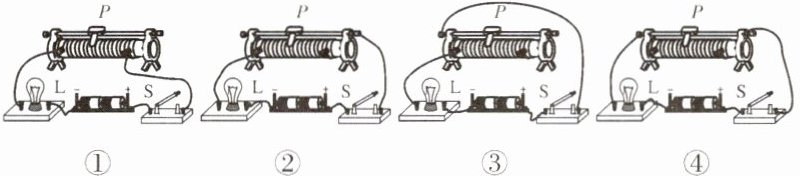

【例1】小华想用滑动变阻器控制小灯泡的亮度,设计了如图所示的4种电路,其中正确的是( )


A.②③
B.③④
C.①③
D.①②

答案： B

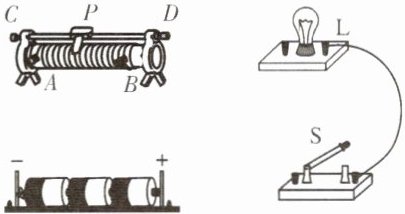

变式训练1 如图是练习使用滑动变阻器改变灯泡亮度的未完成的电路,请用笔画线代替导线完成电路连接。

【特别提醒】使用滑动变阻器时,应“一上一下”连接。①将滑动变阻器上面的两个接线柱接入电路中,相当于接入了一根______;②将下面的两个接线柱接入电路中,相当于接入了一个______。这两种情况下,都不能改变滑动变阻器连入电路中的电阻值。

答案： 导线；定值电阻

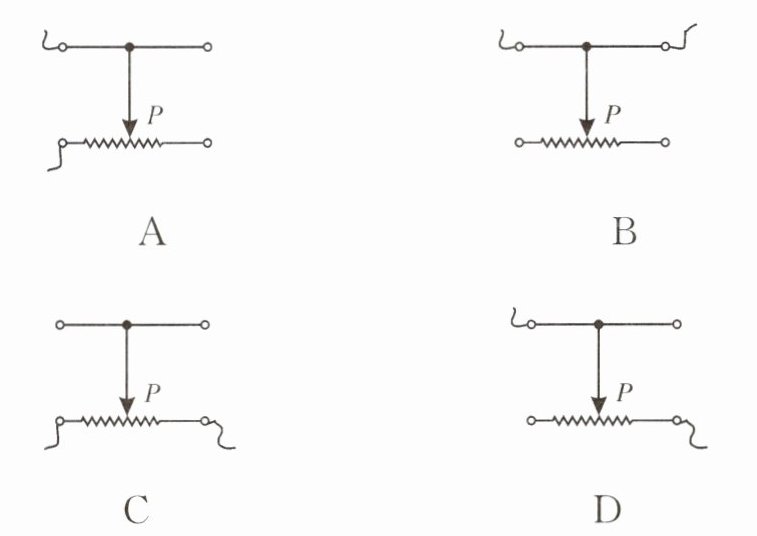

【例2】如图所示,当滑片向左滑动时,连入电路的电阻变大的是( )

变式训练2 如图所示,电阻$R_{1}$是定值电阻,电阻$R_{2}$是滑动变阻器。滑片P由a向b滑动,滑动变阻器接入电路中的电阻变化情况是( )


A.接入电阻变大
B.接入电阻变小
C.接入电阻不变
D.不能确定

答案： 【例2】解：A选项，滑动变阻器接入左下方接线柱和上方接线柱，滑片向左滑动，接入电路的电阻丝长度变短，电阻变小；B选项，滑动变阻器接入左下方接线柱和上方接线柱，滑片向左滑动，接入电路的电阻丝长度变短，电阻变小；C选项，滑动变阻器接入下方两个接线柱，滑片移动，接入电路的电阻不变；D选项，滑动变阻器接入右下方接线柱和上方接线柱，滑片向左滑动，接入电路的电阻丝长度变长，电阻变大。
答案：D
变式训练2 解：由图可知，滑动变阻器R₂接入电路的是a、c两个接线柱，滑片P由a向b滑动时，接入电路的电阻丝长度变长，电阻变大。
答案：A
