《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

1.(新编)如图所示,在设计电路的时候,画出电源、开关、用电器等元件的实物图不是一件容易的事情,因此用一些图形符号来表示电路元件和连接情况。在下列四个选项中,实物图与图形符号不对应的是( )

答案： A

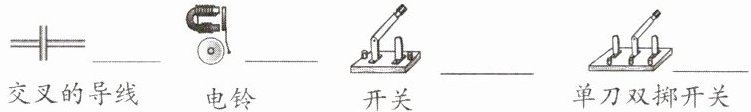

2.(新编)如图所示,图中画出了几种常用元件,请在横线上方的空白处画出该元件的符号。

答案： 1. 交叉的导线：两条相交的直线
2. 电铃：一个圆圈内有一个波浪线
3. 开关：一个带有可移动触点的线段
4. 单刀双掷开关：一个带有三个连接点的线段，其中一个连接点可以切换到另外两个连接点中的一个

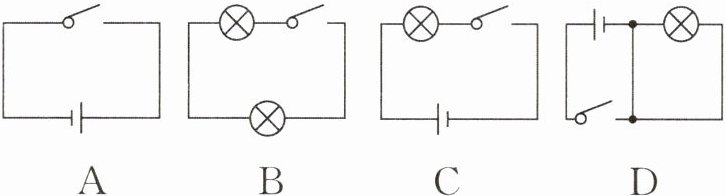

3.(新编)如图所示的四个电路图中正确的是( )

答案： C

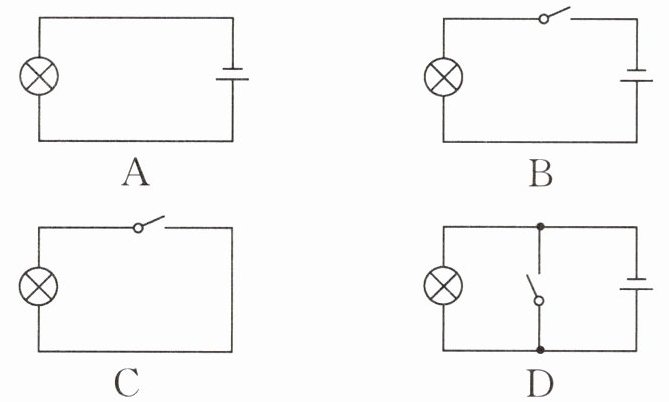

4.(天津中考)手电筒的结构如图所示,按下按键时,电路接通,小灯泡发光。该手电筒的电路图,下列选项中正确的是( )

答案： B

5.(新编)在如图所示的电路图中,与实物图甲对应一致的是______电路图,与实物图乙对应一致的是______电路图。(两空均选填电路图的序号字母)

答案： 答案略

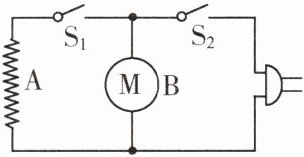

6.(新编)电吹风是我们生活中常用的电器之一,它既能吹热风,又能吹冷风。如图所示的电路是电吹风的简化电路图,图中的B是吹风机,A是电热丝(通电时会发热)。若只闭合开关$S_{2}$,吹出的是______风；若同时闭合开关$S_{1}$、$S_{2}$,吹出的是______风。(两空均选填“冷”或“热”)

答案： 解：只闭合开关$S_{2}$时，电流从电源正极出发，经开关$S_{2}$、吹风机$B$回到电源负极，电热丝$A$所在支路断路，只有吹风机工作，吹出的是冷风；
同时闭合开关$S_{1}$、$S_{2}$时，电流从电源正极出发分为两支，一支经开关$S_{1}$、电热丝$A$，另一支经吹风机$B$，然后共同回到电源负极，此时电热丝和吹风机都工作，吹出的是热风。
冷；热

7.(新编)学画电路图(请根据实物连接图在右边的虚线框内画出对应的电路图)。
(1)

(2)

(3)

答案：
(1) 电路图中依次连接电源、开关、灯泡。
(2) 电路图中电源、开关在干路，电动机和灯泡并联。
(3) 电路图中依次连接电源、开关、灯泡。

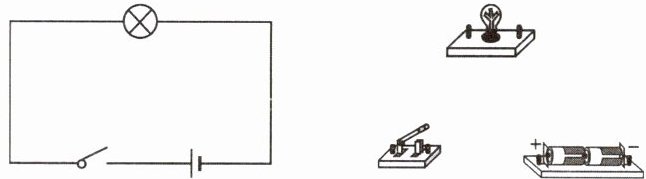

8.(新编)请根据电路图,将实物元件连接成能工作的电路。

答案： 按照从电源正极开始，依次连接开关、灯泡，再回到电源负极的顺序连接实物图。
