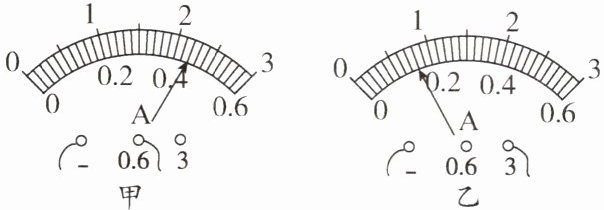

5.(新编)如图甲所示,电流表的示数为______A,每一小格表示______A；如图乙所示,电流表的示数为______A,每一小格表示______A。

答案： $0.34$；$0.02$；$2.4$；$0.1$

6.(新编)小菲同学在使用电流表测量某电路中通过小灯泡的电流时,测得电流为$0.34 \text{ A}$。请你在如图所示电流表的示意图中,用笔画线标出此时电流表的接线和指针所指的位置。

答案： 如图所示，正确标出接线（“-”和“0.6”两个接线柱）和指针位置（在0.34 A处）。

7.(怀化中考)下列图中能够直接测出通过灯$L_{1}$的电流的电路是( )

答案： 解：A图中，电流表与L₁串联，电流从电流表正接线柱流入、负接线柱流出，能直接测出通过L₁的电流；
B图中为电压表，不能测电流；
C图中电流表正、负接线柱接反；
D图中电流表在干路，测总电流。
结论：A

8.(新编)在如图所示的电路中,要求$L_{1}$、$L_{2}$并联,电流表只测通过$L_{1}$的电流时,线头M应接在电流表的______接线柱上；电流表测干路电流时,线头M应接在电流表的______接线柱上。

答案： 【解析】：
本题可根据电流表的使用规则以及并联电路的电流特点来分析线头$M$的接法。
1. 电流表只测通过$L_{1}$的电流时线头$M$的接法：
首先明确电流表的使用规则，电流表要与被测电路串联。
已知要求电流表只测通过$L_{1}$的电流，那么电流表应与$L_{1}$串联。
从图中可以看出，当线头$M$接在电流表的“$3$”接线柱上时，电流从电源正极流出，经过$L_{2}$后，再经过$L_{1}$和电流表回到电源负极，此时电流表与$L_{1}$串联，满足只测$L_{1}$电流的要求。
2. 电流表测干路电流时线头$M$的接法：
在并联电路中，干路电流是各支路电流之和。
要使电流表测干路电流，电流表应接在干路上。
当线头$M$接在电流表的“$-$”接线柱上时，电流从电源正极流出，在电路分支点处分别流向$L_{1}$和$L_{2}$，然后汇合后经过电流表回到电源负极，此时电流表接在干路上，可测干路电流。
【答案】：
$3$；$-$

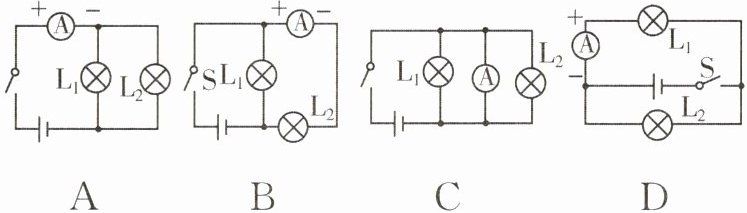

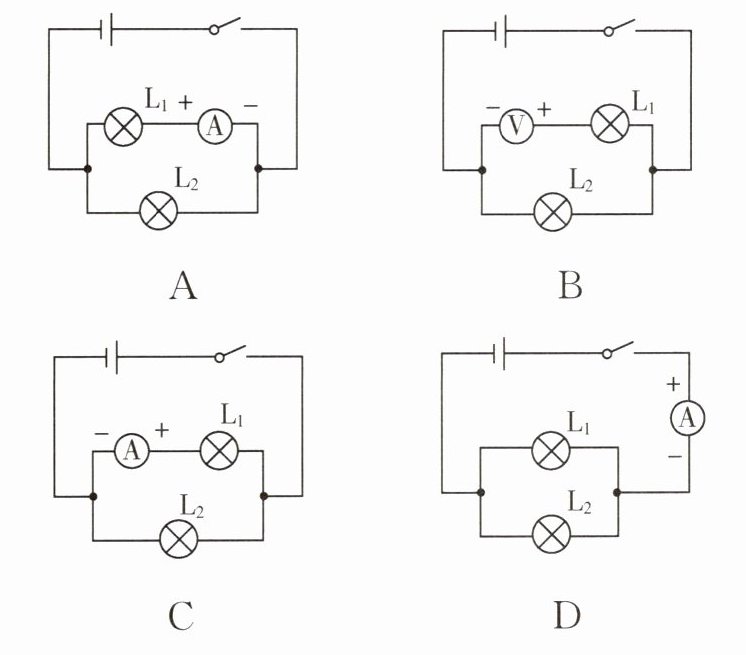

9.(新编)观察下面的四个电路图,并完成填空：

(1)在图A所示的电路中,电流表测的是______的电流。
(2)在图B中,电流表测的是______的电流。
(3)在图C中出现的错误是______。
(4)在图D中出现的错误是______。

答案：
(1)$L_1$和$L_2$（或干路）
(2)$L_2$
(3)电流表直接并联在电源两端（或电流表造成电源短路）
(4)电流表正负接线柱接反

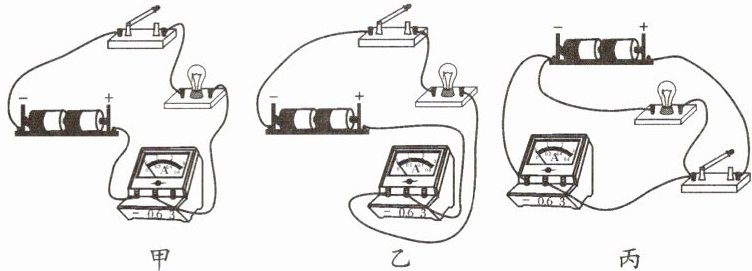

10.(新编)指出下列电路中电流表的接法是否正确,如不正确,请说明错误的原因(把答案写在横线上)。

(1)如图甲所示的电路：______。
(2)如图乙所示的电路：______。
(3)如图丙所示的电路：______。

答案：
(1)不正确，电流表并联在电路中会造成电源短路，烧坏电流表或电源。
(2)正确。
(3)不正确，电流表正、负接线柱接反，指针会反向偏转，损坏指针或无法读数。

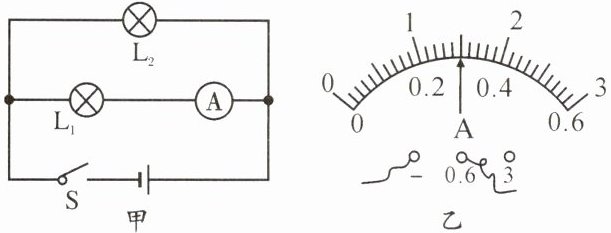

11.(新编)在如图甲所示的电路中,当开关S闭合后,电流表的指针偏转如图乙所示,则电流表所用量程为______A,电流表的示数为______A,通过灯泡$L_{1}$的电流为______A。

答案： 解：由图甲可知，两灯泡并联，电流表与灯泡$L_{1}$串联，测通过$L_{1}$的电流。
图乙中电流表指针偏转角度适中，若选用$0 - 3A$量程，分度值为$0.1A$，指针指向$1.5A$；若选用$0 - 0.6A$量程，分度值为$0.02A$，指针指向$0.3A$。通常电路中电流不会太大，结合实际情况，此处电流表所用量程为$0 - 0.6A$，示数为$0.3A$，则通过灯泡$L_{1}$的电流为$0.3A$。
0 - 0.6；0.3；0.3
