7. (新编)探究通电螺线管外部磁场分布的实验中,在嵌入螺线管的纸板上均匀撒些细铁屑,通电后____(填写操作方法)纸板,细铁屑的排列如图所示。由此可以判断,通电螺线管外部的磁场分布与____周围的磁场分布是相似的。将小磁针放在通电螺线管外部,小磁针静止时____(选填“N”或“S”)极的指向就是该点磁场的方向。

答案： 轻敲；条形磁体；N

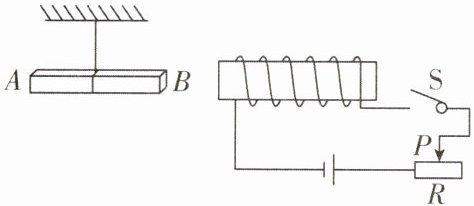

8. (成都中考)如图所示,用细线悬挂的磁体 AB,磁极未知。当闭合电路开关 S 后,磁体的 B 端与通电螺线管左端相互排斥,则 B 端是磁体的____极；断开开关 S,磁体静止时,B 端会指向地理的____(选填“北方”或“南方”)。

答案： N；北方。

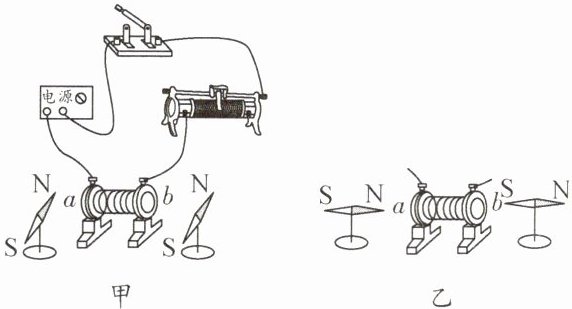

9. (贵港中考)为了探究通电螺线管外部磁场的方向,小明设计了如图甲所示的实验。

(1)闭合开关,小磁针转动到如图乙所示的位置；断开开关,小磁针又回到原来位置(指向南北)。这说明通电螺线管周围有____,通电螺线管的 a 端为____极。
(2)调换电源正、负极接线后再闭合开关,发现小磁针转动情况与图乙所示相反。这说明通电螺线管的磁场方向与电流的____有关。

答案：
(1) 磁场；S
(2) 方向

电流磁场的作图

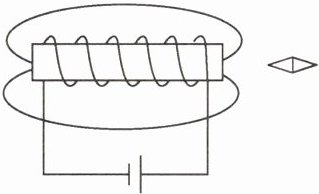

10. (南通中考)如图,小磁针静止在通电螺线管右侧,请标出磁感线方向及小磁针的 N 极。

答案： 解：
1. 电流从螺线管左端流入，右端流出，根据安培定则（右手螺旋定则），右手握住螺线管，四指指向电流方向，大拇指指向螺线管右端为N极，左端为S极。
2. 磁感线从螺线管N极出发回到S极，故螺线管外部磁感线方向向右。
3. 小磁针静止时N极指向磁感线方向，因此小磁针右端为N极。
（在图中标出：磁感线向右，小磁针右端为N极）

11. (贵港中考)如图所示,根据图中小磁针静止时的指向,标出电源的“+”“-”极及图中磁感线的方向。

答案： 解：
1. 小磁针静止时N极指向螺线管左端，根据异名磁极相互吸引，可知螺线管左端为S极，右端为N极。
2. 由右手螺旋定则（安培定则）：右手握住螺线管，大拇指指向N极（右端），四指弯曲方向为电流方向，即电流从螺线管右端流入、左端流出。
3. 因此，电源右端为“+”极，左端为“-”极。
4. 磁感线从磁体N极出发回到S极，故螺线管外部磁感线方向从右端（N极）指向左端（S极）。
（在图中标注：电源左端“-”、右端“+”；磁感线方向从螺线管右端指向左端。）

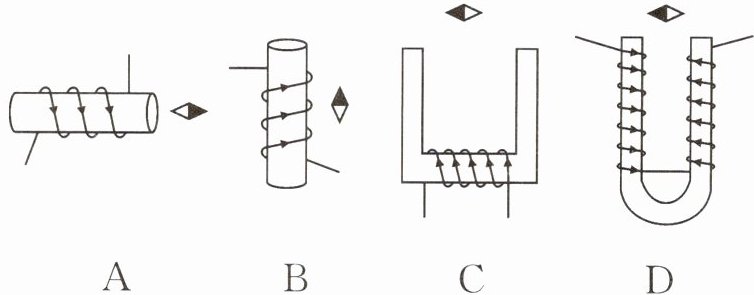

12. (新编)如图所示,在通电螺线管(导线中的箭头表示电流方向)附近放置的小磁针(黑端为 N 极),静止时其指向正确的是( )

答案： A
