《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

 变式训练2 如图所示的电路,灯泡$L_{1}$、$L_{2}$的连接方式是____。在闭合开关后,如果电流表$A_{1}的示数为0.5A$,电流表$A_{2}的示数为0.3A$,则通过小灯泡$L_{1}$的电流是____$A$。

答案：
(1) 并联
(2) 0.2

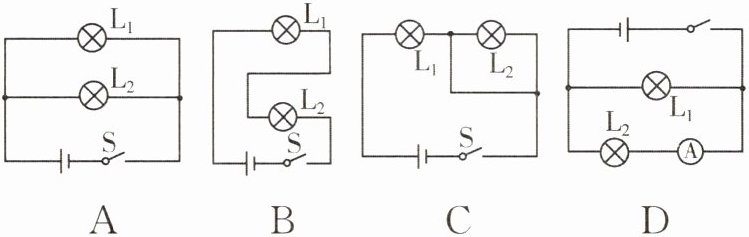

1.(德州中考)如图所示的四个电路中,开关都闭合后,通过灯泡$L_{1}$、$L_{2}$的电流一定相等的电路是( )

答案： C

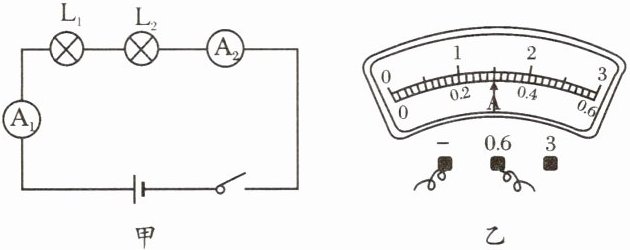

2.(新编)图甲是探究串联电路中的电流关系的电路图,开关闭合后电流表$A_{1}$的示数如图乙所示,那么电流表$A_{2}$的示数应是____$A$。

答案： 解：由图甲可知，两灯泡串联，电流表$A_1$和$A_2$均串联在电路中。
根据串联电路中电流的特点：串联电路中各处的电流相等。
由图乙可知，电流表$A_1$选用的是$0 - 0.6A$量程，分度值为$0.02A$，其示数为$0.3A$。
所以电流表$A_2$的示数等于$A_1$的示数，为$0.3A$。
$0.3$

3.(济宁中考)将两个不同的小灯泡串联在电路中,发现一个较亮,另一个较暗,则通过较亮灯泡的电流____(选填“大于”“等于”或“小于”)通过较暗灯泡的电流,判断依据是____。

答案： 解：等于；串联电路中电流处处相等。

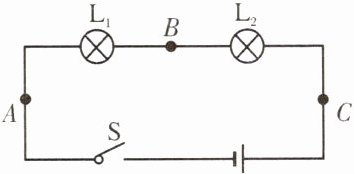

4.(新编)如图是“探究串联电路中的电流特点”的实验电路图。

(1)实验中,两个小灯泡的规格应该是____(选填“相同”或“不相同”)的。
(2)下表是某同学实验中的一组数据：
|电流表的位置|A|B|C|
|电流$I/A$|0.3|0.3|0.5|
上述表格所记录的数据中,明显错误的数值是____。
(3)改正错误的数据后,分析实验数据得到的串联电路中的电流特点是____。

答案：
(1)不相同
(2)0.5
(3)串联电路中各处的电流都相等

5.(海南中考)如图所示的电路,探究并联电路中电流的关系。$L_{1}与L_{2}$是两个不同规格的小灯泡,闭合开关后,通过$a$、$b$、$c$、$d$四处电流的大小关系正确的是( )


A.$I_{a}= I_{b}$
B.$I_{a}= I_{c}$
C.$I_{b}= I_{c}$
D.$I_{a}= I_{d}$

答案： D

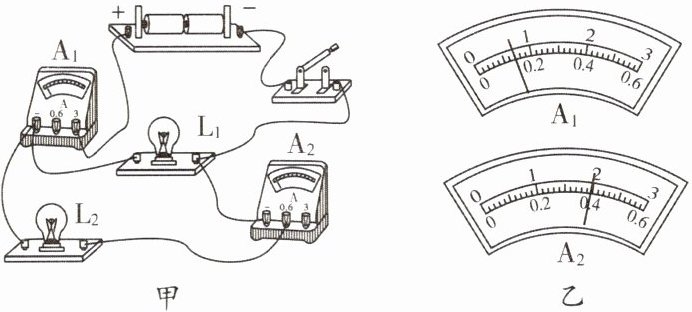

6.(新编)用如图甲所示的电路探究电路的电流特点时,电流表$A_{1}$、$A_{2}$的示数如图乙所示,则流过灯泡$L_{1}$、$L_{2}$的电流分别是( )


A.$0.7A$ $0.4A$
B.$0.3A$ $0.4A$
C.$0.14A$ $0.4A$
D.$0.7A$ $2A$

答案： B
