《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

1. 电磁铁
在螺线管中插入铁芯,当有电流通过时,它会产生______的磁场。这个带铁芯的螺线管叫作______。

答案： 解：更强；电磁铁

2. 影响电磁铁磁性强弱的因素
实验表明,通过电磁铁的电流越______、线圈的匝数越______,它的磁性就越______。

答案： 大；多；强

3. 认识电磁继电器
继电器是利用一个回路中的电流______另一个回路______的装置。

答案： 控制；通断

【例1】 如图所示,用大铁钉做铁芯,把漆包线在大铁钉上绕20~50匝,一个简单的______就做成了。把漆包线的两端接到电路中,铁钉就能______大头针了。

答案： 电磁铁；吸引

A. 电磁铁中的电流较大
B. 电磁铁的铁芯本身具有磁性
C. 电磁铁的磁场是通电螺线管的磁场与铁芯被磁化后的磁场叠加而成的
D. 螺线管的匝数较多

答案： C

【例2】 关于电磁铁,下列说法中正确的是 ( )
A. 电磁铁的磁性强弱跟通过它的电流的强弱无关
B. 电磁铁中的电流方向改变,其磁性强弱也随之改变
C. 在同一个电磁铁中加铜芯时比加铁芯时磁性弱
D. 相同形状的电磁铁的磁性强弱跟线圈匝数无关

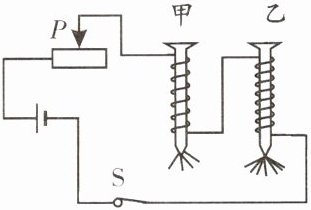

变式训练2 为探究“影响电磁铁磁性强弱的因素”,小明用电池(电压一定)、滑动变阻器、数量很多的大头针、铁钉以及足够长的漆包线为主要器材,进行如图所示的实验。闭合开关后：

(1) 他将滑动变阻器的滑片向左移动,电磁铁吸引大头针的数量会______(选填“增加”“不变”或“减少”)。
(2) 由图可知,______铁钉的磁性较强。
(3) 由图可知,甲铁钉的钉尖是______极。

答案： C；增加；乙；S

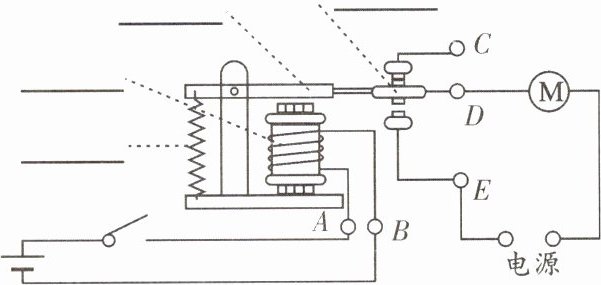

【例3】 如图所示是常用的电磁继电器的结构,请在横线处填上电磁继电器各个构件的名称。

答案： 解：
1. 弹簧
2. 电磁铁
3. 衔铁
4. 动触点
5. 静触点

变式训练3 下面是几位同学关于电磁继电器的几种说法,你认为其中不正确的是 ( )

A.使用电磁继电器可以直接控制电路的通断
B.我们操作时控制的是低电压、弱电流电路的通断
C.是利用电磁铁控制工作电路的一种开关
D.电磁继电器是自动控制电路的重要部件

答案： A
