《2025年天府前沿课时同步培优训练九年级物理全一册教科版》

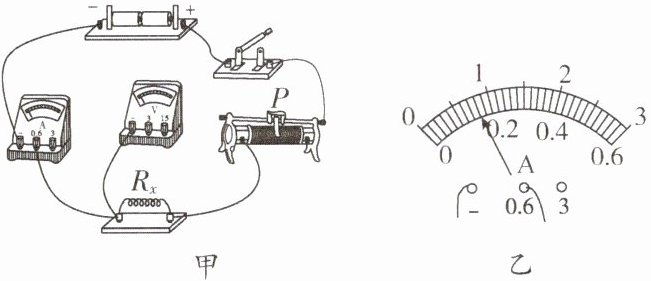

4. (宿迁中考)某物理实验小组正在使用“伏安法”测量未知电阻 $ R_x $ 的阻值,实验电路如图甲所示(电源电压为3V)。

(1) 请你用笔画线代替导线,将图甲中的电路连接完整,导线不得交叉；闭合开关 $ S $ 前,应将滑动变阻器的滑片移到最______(选填“左”或“右”)端。
(2) 当滑片移到某一位置时,电压表的示数为1.6V,电流表的示数如图乙所示,其示数为______A,则未知电阻 $ R_x = $______Ω。
(3) 接下来测得多组实验数据,算出 $ R_x $ 的平均值,这是为了减小测量带来的______。

答案：
(1) （电路连接图略，需将滑动变阻器上方任一接线柱与电阻Rx右端接线柱相连）右
(2) 0.16 10
(3) 误差

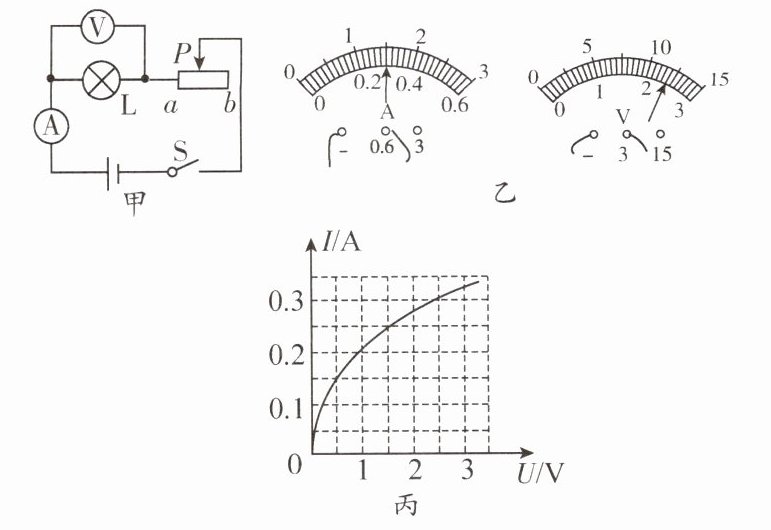

5. (新编)如图甲所示的是用伏安法测定小灯泡电阻的实验电路图。小灯泡正常工作时,两电表的示数如图乙所示,根据实验测得的多组数据作出小灯泡的 $ I - U $ 图像如图丙所示。下列说法不正确的是( )


A.在连接电路时,应将开关断开
B.小灯泡正常发光时的电阻为8Ω
C.小灯泡正常发光时的电阻为40Ω
D.小灯泡的电阻会随电压表示数的增大而增大

答案： C

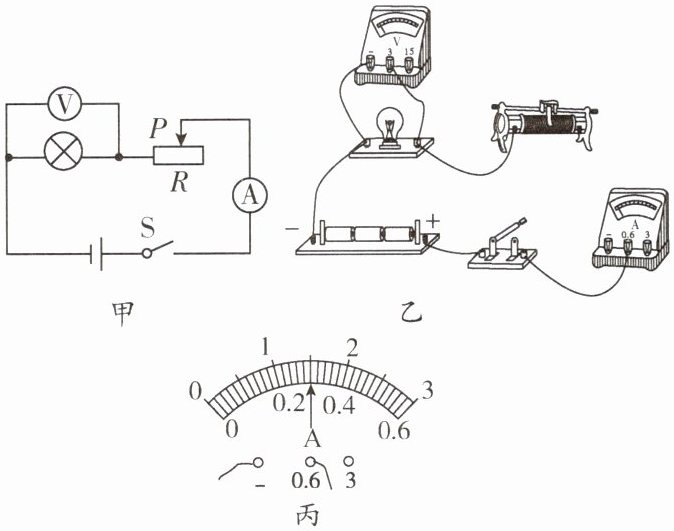

6. (牡丹江中考)小冰在测量小灯泡电阻的实验中,用标有“20Ω 2A”字样的滑动变阻器、电压表、电流表、开关、导线、3节干电池和正常工作时的电压为2.5V的小灯泡进行实验。

(1) 根据电路图甲,请用笔画线代替导线,将图乙中的实物电路补充完整。
(2) 小冰连接好最后一根导线,小灯泡立即发光,请你指出实验中操作的不当之处：______。
(3) 解决操作不当的问题后,闭合开关,移动滑片,先后测量得到2组数据,如下表所示。小冰要继续测量小灯泡正常发光时的电阻,接下来的操作是：调节滑动变阻器,使______,此时电流表的示数如图丙所示,为______A,此时小灯泡的电阻值为______Ω(结果保留一位小数)。
| 次数 | 电压 $ U / V $ | 电流 $ I / A $ | 电阻 $ R / Ω $ |
| :---: | :---: | :---: | :---: |
| 1 | 1.2 | 0.22 | |
| 2 | 2.2 | 0.28 | |
| 3 | 2.5 | | |
(4) 根据测得的数据,小冰发现小灯泡在不同电压下的电阻值不相等,其原因是______。

答案：
(1) 略
(2) 连接电路时开关没有断开
(3) 电压表示数为2.5V；0.3；8.3
(4) 灯丝的电阻随温度的变化而变化
