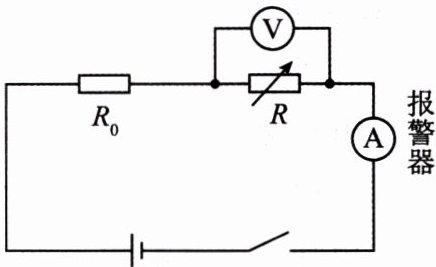

8. (2023·内蒙古呼和浩特中考)电梯超载容易引发安全隐患，其超载报警电路简图如下图所示。电源电压恒定不变，R₀ 为保护电阻，R 为压敏电阻，阻值大小随电梯内压力的增大而减小，电流表的示数超过临界值就会自动报警。电梯正常工作，有人进入电梯后，(C)

A.电流表的示数减小
B.电压表的示数增大
C.电压表与电流表示数之比减小
D.因为电阻 R₀ 是定值电阻，所以它的电压和电流不变

答案： 8.C

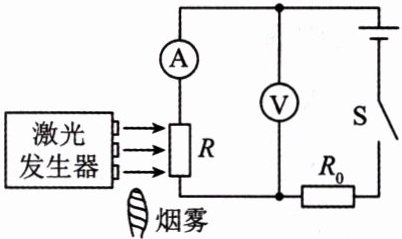

9. (2023·聊城中考)下图是列车上烟雾报警器的简化原理图，内装有一个激光发生器及带有一光敏电阻 R 的电路，其中电源电压恒定，R₀ 为定值电阻。有烟雾产生时，激光被烟雾遮挡而使光敏电阻的阻值发生变化，从而改变电路中的电流；当电路中的电流增大至某一数值时，报警器开始报警。下列说法正确的是(C)

A.光敏电阻 R 的阻值随光照强度的减弱而增大
B.烟雾越浓，电流表的示数越小
C.烟雾越浓，电压表的示数越小
D.若要提高警报灵敏度，则可以适当增大 R₀ 的阻值

答案： 9.C

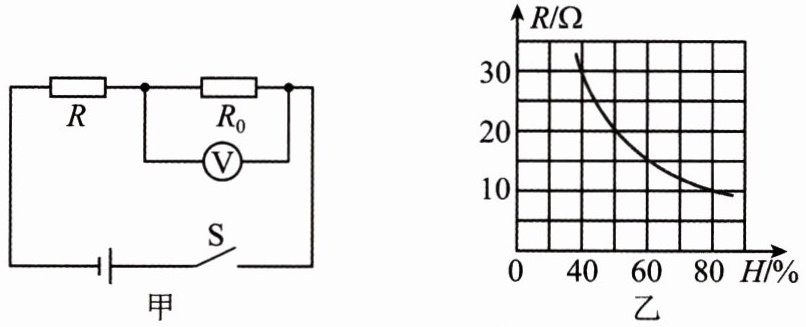

10. (2023·山西中考)小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为 6 V，定值电阻 R₀ 的阻值为 20 Ω，湿敏电阻 R 的阻值随空气湿度 H 变化的关系图像如图乙所示。下列分析正确的是(D)

A.空气湿度越大，湿敏电阻 R 的阻值越大
B.空气湿度越大，电压表的示数越小
C.当空气湿度为 40％时，电压表的示数为 3.6 V
D.当电路中的电流为 0.15 A 时，空气湿度为 50％

答案： 10.D

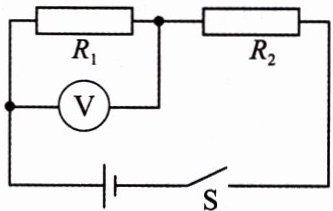

11. (2023·北京中考)(多选)右图所示的是小京设计的汽车油箱内油量不足时触发报警的电路，电源两端的电压保持不变，电阻 R₁、R₂ 中的一个是定值电阻，另一个是压敏电阻。压敏电阻装在油箱内底部，其阻值随油箱中油量的减少而增大，当电压表的示数大于某一值 U 时，就会触发报警。电压表的示数为 U 时，油箱中的油量为警戒油量。下列说法正确的是(ACD)

A.R₁ 为压敏电阻
B.随着油箱内的油量减少，通过定值电阻的电流变大
C.若换用阻值更大的定值电阻，则警戒油量将变小
D.若换用电压更大的电源，则警戒油量将变大

答案： 11.ACD
