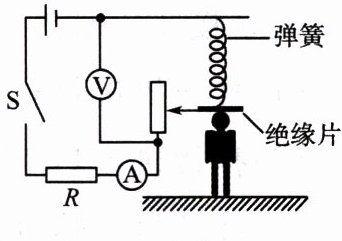

5. (2024·四川乐山中考)小嘉同学设计了一款身高测量仪，其工作原理如下图所示。已知电压表、电流表示数分别为 $ U $、$ I $，电压表、电流表示数变化量分别为 $ \Delta U $、$ \Delta I $，则下列说法正确的是(D)


A.被测人员身高越高，整个电路中的总电阻越小
B.被测人员身高越高，整个电路中的电功率越大
C.无论被测人员身高如何，$ \frac{U}{I} $ 的值不变
D.无论被测人员身高如何，$ \left|\frac{\Delta U}{\Delta I}\right| $ 的值不变

答案： 5.D

6. (2023·甘肃金昌中考)某学校科技小组设计了一个室内天然气泄漏检测仪，原理如下图所示，其中 $ R $ 是检测天然气的电阻(气敏电阻)，天然气浓度增大时，$ R $ 减小，$ R_0 $ 为定值电阻，电源电压不变。闭合开关 $ S $，下列判断正确的是(D)


A.显示仪一定是电流表
B.室内有天然气泄漏时，显示仪的示数变小
C.室内有天然气泄漏时，电路消耗的电功率变小
D.若调低报警浓度，则可将 $ R_0 $ 换成阻值大一点的电阻

答案： 6.D

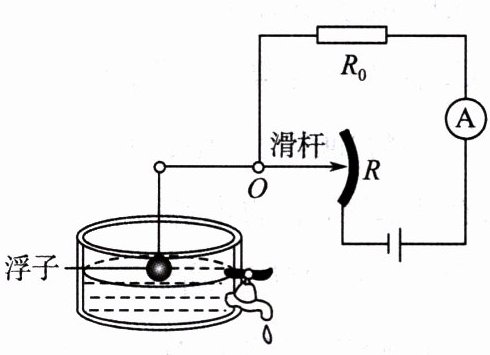

7. 下图所示的是一种测定油箱内油量的装置，其中 $ R $ 是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆可以绕固定轴 $ O $ 转动，另一端固定着一个浮子。当油箱中的油量减少时(C)


A.$ R $ 接入电路中的电阻减小
B.电路的总功率增大
C.电流表的示数减小
D.$ R_0 $ 两端的电压增大

答案： 7.C

8. (2023·内蒙古包头中考)某电饭锅有加热和保温两种功能，其简化电路如右图所示，$ R_1 $、$ R_2 $ 为加热电阻，$ S $ 为电源开关，$ S_1 $ 为温控开关。闭合电源开关 $ S $，温控开关 $ S_1 $ 由闭合到断开，下列说法正确的是(D)


A.电饭锅进入加热状态
B.电路总电压变小
C.电路中的总电流变大
D.电路中的总功率变小

答案： 8.D

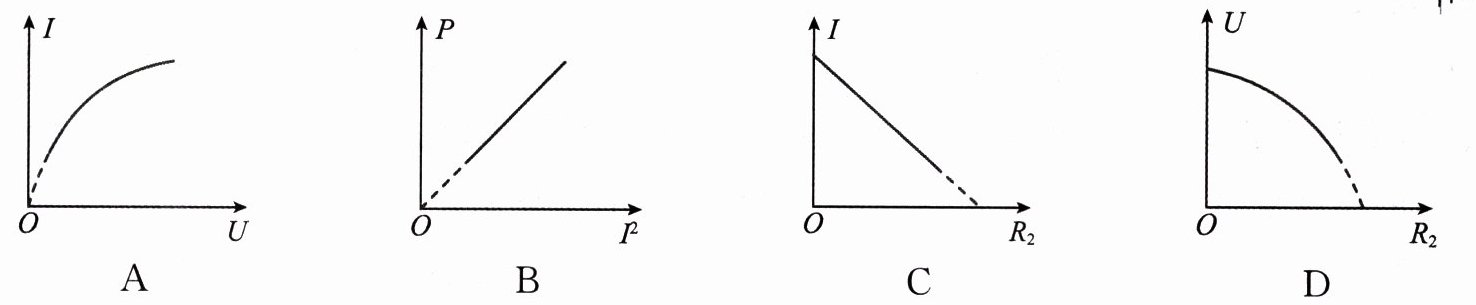

9. (2023·江苏淮安中考)右图所示的电路中，电源电压恒定，$ R_1 $ 为定值电阻，$ R_2 $ 为电阻箱。闭合开关，调节 $ R_2 $ 的阻值，下列关于电流表的示数 $ I $、电压表的示数 $ U $、$ R_1 $ 的功率 $ P $ 及 $ R_2 $ 的阻值之间的关系图像正确的是(B)

答案： 9.B
