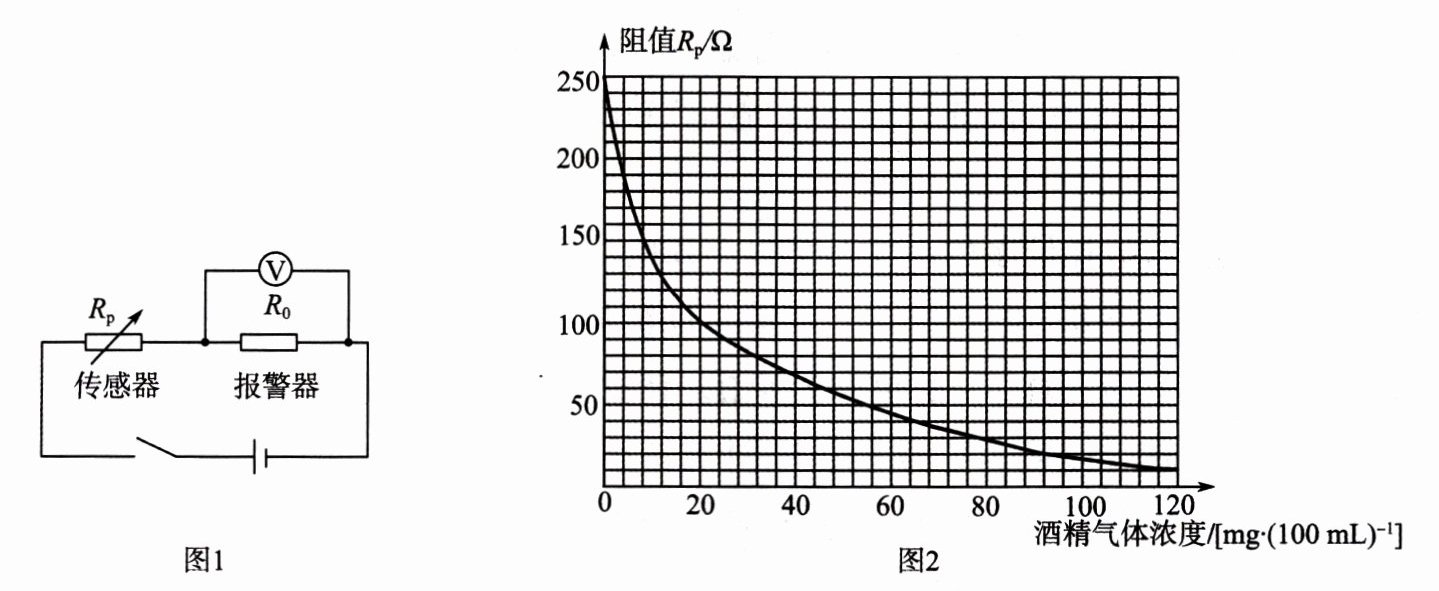

6. 酒驾、醉驾会给交通安全带来巨大隐患，便携式酒精测试仪给交警执法带来了极大的便利。图1是便携式酒精测试仪的原理图，电源电压恒为3V，R_P是酒精气体传感器，其阻值随酒精气体浓度变化的规律如图2所示，R₀是报警器，其电阻值恒定为50Ω。

(1) 当气体中酒精浓度为0时，闭合开关，电路中的电流是多少？
(2) 当气体中酒精浓度为0时，电路通电10s消耗电能是多少？
(3) 我国法律规定，每100mL的气体中酒精含量大于或等于20mg小于80mg为酒驾，大于或等于80mg为醉驾。在对某司机的检测中，电压表的示数为1.5V，通过计算分析该司机属于酒驾还是醉驾。

答案： 6.
(1)0.01 A
(2)0.3 J
(3)通过分析可知该司机属于酒驾。
解：由电路图可知，闭合开关后，酒精气体
传感器和定值电阻R₀。串联，电压表测R₀。
两端的电压。
(1)
(2)由图像可知，当气体中酒精浓度为0
时，酒精气体传感器的阻值Rₚ=250 Ω，因
串联电路中总电阻等于各分电阻之和，所
以电路中的电流
$I= \frac{U}{R} = \frac{U}{R₀ + Rₚ} = \frac{3 V}{50 Ω + 250 Ω} = 0.01 A$
通电10 s电路消耗的电能
W=UIt=3 V×0.01 A×10 s=0.3 J
(3)当电压表的示数为1.5 V时，因串联电路
中各处的电流相等，所以电路中的电流
$I'= \frac{U₀}{R₀} = \frac{1.5 V}{50 Ω} = 0.03 A$
因串联电路中总电压等于各分电压之和，
所以，酒精气体传感器两端的电压
Uₚ=U-U₀=3 V-1.5 V=1.5 V
酒精气体传感器的阻值
$Rₚ'= \frac{Uₚ}{I'} = \frac{1.5 V}{0.03 A} = 50 Ω$
由图像可知，每100 mL的气体中酒精为
56 mg，大于20 mg，小于80 mg，该司机属
于酒驾。

例1(2024·北京海淀区月考)关于电功和电功率，下列说法正确的是(B)

A.电功率是表示电流做功多少的物理量
B.电流做功越多，电流做功的实际功率不一定越大
C.额定功率越大的用电器，相同时间内消耗的电能越多
D.导体电阻一定时，电阻的实际电功率与其两端电压成正比

答案： B

1.(2023·吉林长春中考)下列用电器正常工作1h，消耗电能最多的是(A)

A.空调
B.节能灯
C.电风扇
D.液晶电视

答案： 1.A
