《2025年新课程助学丛书物理九年级全一册人教版》

3. (2023·江苏南京中考)现有两只阻值未知的定值电阻Rₓ₁和Rₓ₂。

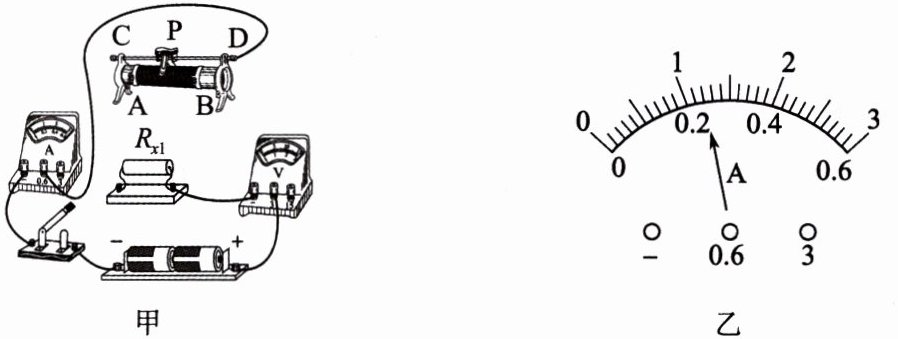

(1) 图甲为用伏安法测量Rₓ₁的部分电路。
① 用笔画线将电路补充完整，要求滑动变阻器接入电路的阻值最大(图中滑片P在B端)。

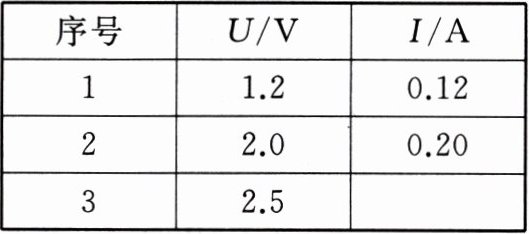

② 正确连接电路后，闭合开关，移动滑片P，进行三次实验，测得的电流、电压的部分数据见下表。第3次实验的电流大小如图乙所示，为0.24A。

③ Rₓ₁的阻值为10.1Ω(精确到0.1)。
④ 实验结束后，应先断开开关，拆除电源两端的导线。

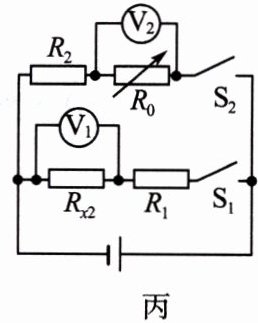

(2) 用图丙所示的电路可以测出Rₓ₂的阻值。图中有两只阻值已知且分别为R₁和R₂的定值电阻，R₀为电阻箱，电源电压恒定。

① 只闭合S₁，记录电压表V₁的示数U；
② 只闭合S₂，调整电阻箱的阻值，使电压表V₂的示数也为U，记录此时电阻箱的阻值R；
③ Rₓ₂=$\frac{RR_1}{R_2}$。

答案：
3.

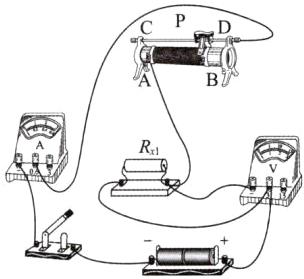

(1)①如图所示。
　
　②0.24
　③10.1
　④开关　电源
(2)③$\frac{RR_1}{R_2}$
