《2025年新课程助学丛书物理九年级全一册人教版》

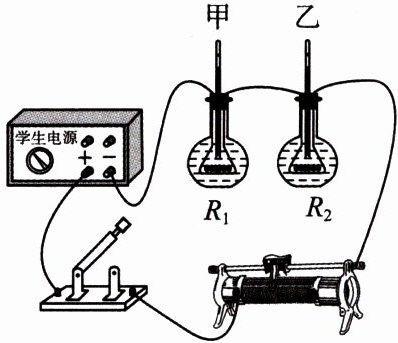

1.(2025·江苏无锡锡山区一模)右图是“探究影响电流热效应”的实验装置，将$R_{1}$、$R_{2}$两电阻丝密封在两只完全相同的烧瓶内，且$R_{1}＞R_{2}$，瓶内装入等质量的煤油，实验时还有秒表一只(图中未画出)。下列说法正确的是(D)

A.利用水代替烧瓶内的煤油可使实验现象更明显
B.该装置可以通过通电时间长短来反映产生电热的多少
C.该装置可以探究电流通过电阻丝产生的热量与电流的关系
D.滑动变阻器的滑片向左移，两管中煤油温度上升更快

答案： 1.D

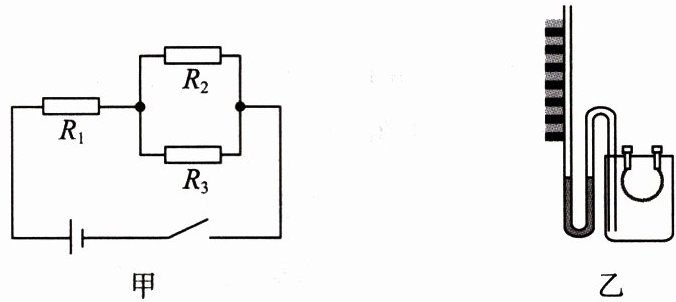

2.(2023·辽宁本溪中考)小明为了探究电流产生的热量与电流大小的关系，利用阻值相等的电阻丝$R_{1}$、$R_{2}$、$R_{3}$，设计了下图甲所示的电路，将电阻丝$R_{3}$和R₁(选填“$R_{1}$”或“$R_{2}$”)分别放在两个图乙所示的相同装置中，实验通过U形管中液面高度差反映电阻丝产生热量的多少；通过实验分析可知，当电阻和通电时间相同时，通过电阻的电流越大，这个电阻产生的热量越多。

答案： 2.R₁ 液面高度差 多
解析：为了探究电流产生的热量与电流大小的关系，应采用控制变量法，控制电阻和通电时间相同，电流不同。因为在电路中R₂起到给R₃分流的作用，使R₃和R₁的电流不同，故应选用R₃和R₁进行实验。
实验中采用两个相同的U形管，产生的热量越多，U形管液面的高度差就越大，实验通过U形管中液面高度差来反映电阻丝产生热量的多少。电流的热效应与电流有关，在电阻和通电时间一定时，流过电阻的电流越大，产生的热量越多。

3.(2023·黑龙江哈尔滨中考)如右图所示，电源电压$U = 3V$，$R_{1}=R_{2}=5\Omega$，先闭合开关$S_{1}$，再闭合开关$S_{2}$，电流表的示数将变大(选填“变大”或“变小”)；当$S_{1}$闭合、$S_{2}$断开时，通电$10s$，电流通过$R_{1}$产生的热量是4.5J。

答案： 3.变大 4.5

4.(2022·四川乐山中考)右图所示的是某电蒸锅的内部简化电路图，$R_{1}=484\Omega$，$R_{2}=44\Omega$。当$S_{1}$、$S_{2}$均闭合时，通过$R_{1}$、$R_{2}$的电流之比$I_{1}:I_{2}=$1∶11，使用加热挡$5min$电蒸锅产生的热量是3.6×10⁵J。

答案： 4.1∶11 3.6×10⁵
解析：当S₁、S₂均闭合时，R₁与R₂并联，通过R₁、R₂的电流之比$\frac{I₁}{I₂}=\frac{\frac{U}{R₁}}{\frac{U}{R₂}}=\frac{R₂}{R₁}=\frac{44\ \Omega}{484\ \Omega}=\frac{1}{11}$
根据$P=\frac{U²}{R}$可知，电源电压一定，总电阻越小，功率越大，故当开关都闭合时，两个电阻并联工作，为加热挡，则加热挡的功率
P_总$=P₁+P₂=\frac{U²}{R₁}+\frac{U²}{R₂}=\frac{(220\ V)²}{484\ \Omega}+\frac{(220\ V)²}{44\ \Omega}=100\ W + 1100\ W = 1200\ W$
使用加热挡5min电蒸锅产生的热量
W=P_总t=1200\ W×5×60\ s=3.6×10⁵\ J
